Описание стенда¶

Для развертывания облачной инфраструктуры на базе OpenStack применяется такой подход как представление всех служб OpenStack в контейнерах. Для этого используются такие инструменты как Kolla и Kolla-Ansible. Задача Kolla — предоставлять готовые к использованию контейнеры и инструменты для развёртывания структуры в OpenStack. Задача Kolla-Ansible – разворачивание облака согласно установленным настройкам. Kolla-Ansible поставляется с готовыми настройками, но позволяет полностью их изменить в соответствии с конкретными требованиями.

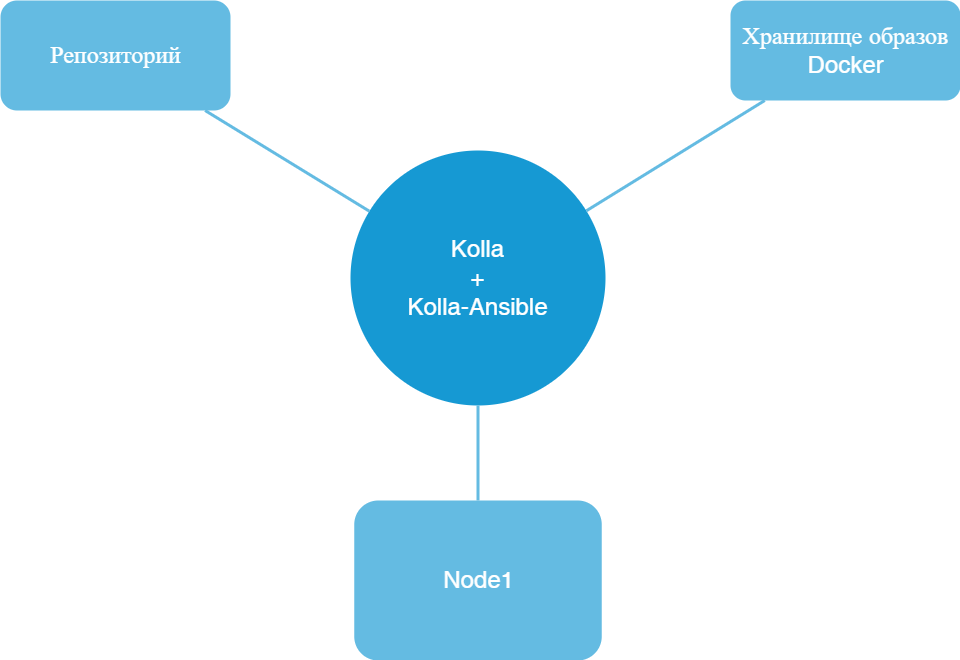

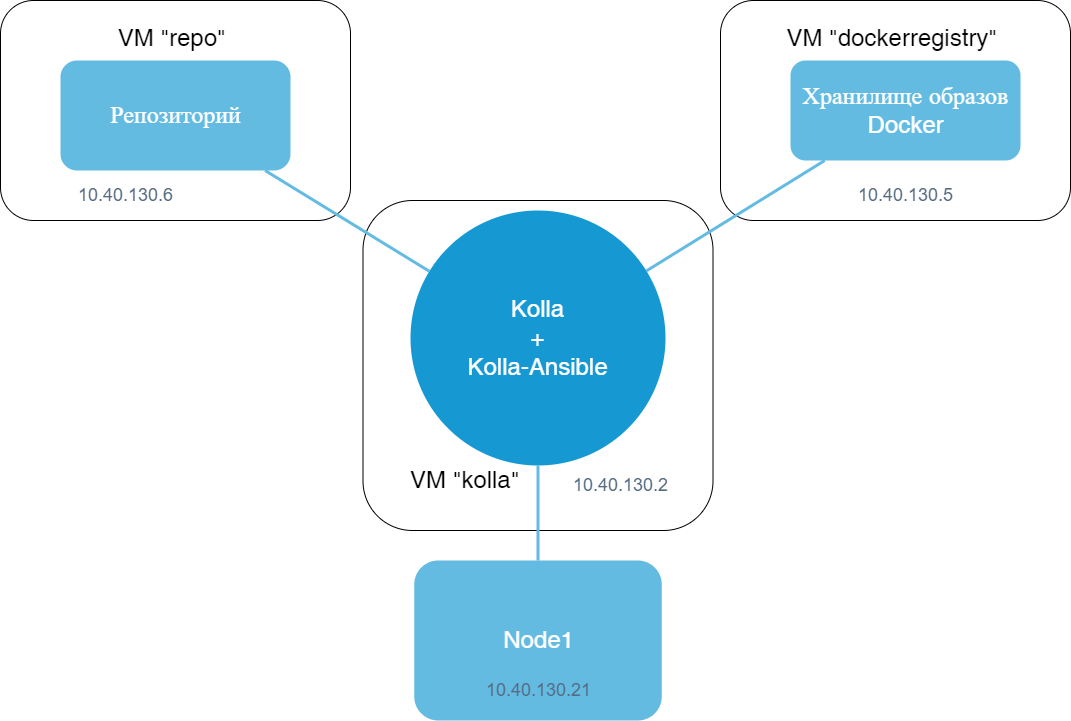

В данном документе будет рассмотрен тестовый стенд, на котором размещены инструменты для разворачивания облака и ресурсы, на которые будет разворачиваться облако. Ниже представлена простейшая схема стенда.

В центральной части размещается узел с инструментами kolla. Это узел, на котором содержатся также шаблоны сборки контейнеров, настройки установки, файлы inventory и т.д. С этого узла производится установка облака. «Репозиторий» – это локальный репозиторий, содержащий собранные deb-пакеты необходимые для организации узла kolla, сборки образов контейнеров, подготовки nodes (узлов, на которые будут размещаться контейнеры служб Openstack). «Хранилище образов Docker-контейнеров» - организованное с помощью DockerRegistry хранилище для образов контейнеров, которые будут создаваться с помощью kolla. «Kolla + Kolla-Ansible» - ВМ, на которой будут собираться образы контейнеров, с последующей отправкой их в «Хранилище образов Docker-контейнеров», а также будет производиться настройка установки и её запуск.

Для «Репозитория» создана отдельная ВМ. «Repo». Можно репозитории разместить на ВМ «Kolla». ОС – Астра 1.8 Смоленск. Hostname Repo. ip 10.40.130.6

nano /etc/apt/sources.list
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/main-repository/ 1.8_x86-64 main contrib non-free non-free-firmware
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/extended-repository/ 1.8_x86-64 main contrib non-free non-free-firmware

apt install apache2 -y
echo "AstraMode off" >> /etc/apache2/apache2.conf
systemctl restart apache2

Создан каталог для репозитория.¶

mkdir -p /var/www/html/localrepo

В эту папку размещаются папки репозитория.

Примерный размер /var/www/html/localrepo - 1,7Gb

Пример настройки ВМ «Dockerregistry»¶

«Хранилище образов контейнеров Docker» тоже организовано на отдельной ВМ. «Dockerregistry». Можно хранилище разместить на ВМ «Kolla». ОС – Астра 1.8 Смоленск. Hostname dockerregistry. ip 10.40.130.5

nano /etc/apt/sources.list
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/main-repository/ 1.8_x86-64 main contrib non-free non-free-firmware
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/extended-repository/ 1.8_x86-64 main contrib non-free non-free-firmware

apt install docker-registry -y

nano /etc/docker/registry/config.yml
version: 0.1
log:
  fields:
    service: registry
storage:
  cache:
    blobdescriptor: inmemory
  filesystem:
    rootdirectory: /var/lib/docker-registry
  delete:
    enabled: true
http:
  addr: :5000
  headers:
    X-Content-Type-Options: [nosniff]
auth:
  none: {}
#  htpasswd:
#    realm: basic-realm
#    path: /etc/docker/registry
health:
  storagedriver:
    enabled: true
    interval: 10s
    threshold: 3

systemctl restart docker-registry

Пример настройки ВМ «Kolla»¶

Узел с Kolla и Kolla-Ansible – это ВМ «kolla». ОС – Астра 1.8 Смоленск. Hostname kolla. ip 10.40.130.2

nano /etc/hosts
10.40.130.6  openstack.astralinux.loc

nano /etc/apt/sources.list
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/main-repository/ 1.8_x86-64 main contrib non-free non-free-firmware
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/extended-repository/ 1.8_x86-64 main contrib non-free non-free-firmware
deb [trusted=yes] http://openstack.astralinux.loc/localrepo/ 1.8_x86-64 main

nano /etc/apt/preferences.d/openstack
Package: *
Pin: origin openstack.astralinux.loc
Pin-Priority: 1001

apt update
apt install openstack2023.1-keyring -y
apt install kolla -y
apt install kolla-ansible -y
apt install ansible -y
apt install ansible-core -y
apt install ansible-collection-kolla -y
apt-get install docker.io=25.0.5.astra3+ci33
apt-mark hold docker.io

mkdir -p /etc/kolla
nano /etc/kolla/kolla-build.conf
[Default]
namespace = "openstack.kolla"
tag = "2023.1-astra-1.8"

mkdir -p /etc/docker
nano /etc/docker/daemon.json
{
     "insecure-registries": ["10.40.130.5:5000"]
}
systemctl restart docker

Создание образов контейнеров.¶

На ВМ «kolla». Пакеты kolla, kolla-ansible и ansible-collection-kolla имеют версии для Openstack версии 2023.1 и адаптацию для сборки контейнеров не из исходников, а из готовых пакетов из отдельного репозитория для Astra Linux, и установки с учетом специфики Astra Linux. В настоящий момент из комплекта kolla для Astra Linux не собираются контейнеры с ПО:

«grafana»,

«influxdb», «opensearch», «solum-base», «fluentd», «telegraf», «venus-base», «venus-api», «venus-manager», «solum-api», «solum-conductor», «solum-worker», «solum-deployer», «opensearch-dashboards», «prometheus-alertmanager», «prometheus-blackbox-exporter», «prometheus-base», «prometheus-cadvisor», «prometheus-elasticsearch-exporter», «prometheus-haproxy-exporter», «prometheus-libvirt-exporter», «prometheus-memcached-exporter», «prometheus-msteams», «prometheus-mtail», «prometheus-mysqld-exporter», «prometheus-node-exporter», «prometheus-openstack-exporter», «prometheus-ovn-exporter», «prometheus-v2-server», «proxysql»

В связи с тем, что используемый репозиторий является частным, т.е. не имеющим доступа из интернета, то до начала сборки необходимо указать его месторасположение в локальной сети. Для этого необходимо изменить файл /usr/share/kolla/docker/base/sources.list.astra, содержащий список используемых при сборке репозиториев

nano /usr/share/kolla/docker/base/sources.list.astra
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/main-repository/ 1.8_x86-64 main contrib non-free non-free-firmware
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/extended-repository/ 1.8_x86-64 main contrib non-free non-free-firmware
deb [trusted=yes] http://openstack.astralinux.loc/localrepo 1.8_x86-64 main

Все файлы для сборки контейнеров расположены в /usr/share/kolla/docker Список не подлежащих к сборке контейнеров описан в файле /usr/lib/python3/dist-packages/kolla/image/unbuildable.py

Конфигурационный файл /etc/kolla/kolla-build.conf задает тэг для имен контейнеров 2023.1-astra-1.8 и пространство имен в docker-registry openstack.kolla. Данные параметры понадобятся для установки облака из готовых образов контейнеров

nano /etc/kolla/kolla-build.conf
[DEFAULT]
namespace = "openstack.kolla"
tag = "2023.1-astra-1.8"

Для того чтобы контейнеры собирались с пакетами apache2 и openvswitch из локального репозитория (openstack.astralinux.loc) необходимо в конец файла /usr/share/kolla/docker/base/apt_preferences.astra добавить строки:

Package: apache2*
Pin: origin dl.astralinux.ru
Pin-Priority: -1

Package: openvswitch*
Pin: origin dl.astralinux.ru
Pin-Priority: -1

Создать каталог для логов kolla:

mkdir -p /var/log/kolla/

kolla-build -b astra  --namespace openstack.kolla --tag 2023.1-astra-1.8 --registry 10.40.130.5:5000 --push 2>&1 | tee /var/log/kolla/kolla.log

kolla-build -b astra  --namespace openstack.kolla --tag 2023.1-astra-1.8 --registry 10.40.130.5:5000 --push tos-dashboard 2>&1 | tee /var/log/kolla/kolla.log

http://10.40.130.5:5000/v2/_catalog?n=1000

apt install curl jq -y
curl -k -s -X GET http://10.40.130.5:5000/v2/_catalog?n=1000 | jq '.repositories[]'| sort

systemctl stop docker-registry.service
rm -R /var/lib/docker-registry/docker/registry/v2
systemctl start docker-registry.service

Установка облака¶

nano /etc/resolv.conf
nameserver 10.40.116.1

nano /etc/hosts
10.40.130.6  openstack.astralinux.loc

nano /etc/apt/sources.list
deb [trusted=yes] http://openstack.astralinux.loc/localrepo/ 1.8_x86-64 main
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/main-repository/ 1.8_x86-64 main contrib non-free non-free-firmware
deb https://dl.astralinux.ru/astra/frozen/1.8_x86-64/1.8.4/extended-repository/ 1.8_x86-64 main contrib non-free non-free-firmware

mkdir -p /etc/apt/preferences.d
nano /etc/apt/preferences.d/preferences.pref
Package: *
Pin: origin openstack.astralinux.loc
Pin-Priority: 1001

nano /etc/apt/preferences.d/smolensk.pref
Package: *
Pin: release n=1.8_x86-64
Pin-Priority: 900

useradd -m -U kolla
echo "kolla:12345678" | chpasswd
mkdir -pv /home/kolla/.ssh
nano /home/kolla/.ssh/config
Host *
  StrictHostKeyChecking no
pdpl-user -l 0:0 -i 63 kolla
touch /home/kolla/.ssh/authorized_keys
chmod 0700 /home/kolla/.ssh
chmod 0600 /home/kolla/.ssh/*
chmod 0644 /home/kolla/.ssh/authorized_keys
chown -R kolla:kolla /home/kolla/.ssh
echo "kolla ALL=(root) NOPASSWD: ALL" > /etc/sudoers.d/kolla

apt update
apt install openstack2023.1-keyring -y
apt-get install python3-requests -y
apt install chrony -y
apt install python3-docker -y

mkdir -p /etc/docker
nano /etc/docker/daemon.json
{
    "bridge": "none",
    "insecure-registries": [
        "10.40.130.5:5000"
    ],
    "ip-forward": false,
    "iptables": false,
    "log-opts": {
        "max-file": "5",
        "max-size": "50m"
    }
}

ssh-keygen -t rsa -b 4096 -C "kolla@node1.loc"
ввести имя файла ключа "kolla"
mv /root/kolla /etc/kolla/kolla
mv /root/kolla.pub /etc/kolla/kolla.pub
(ssh-keygen -f '/root/.ssh/known_hosts' -R '10.40.130.21') – предварительная команда для удаления предыдущего ключа, если таковой имеется.
ssh-copy-id -i /etc/kolla/kolla.pub kolla@10.40.130.21
Проверка подключения ssh -i /etc/kolla/kolla 10.40.130.21 -l kolla

cp /usr/share/kolla-ansible/ansible/inventory/all-in-one /etc/kolla/
cp /usr/share/kolla-ansible/ansible/inventory/multinode /etc/kolla/
cp /usr/share/kolla-ansible/etc_examples/kolla/globals.yml /etc/kolla/
cp /usr/share/kolla-ansible/etc_examples/kolla/passwords.yml /etc/kolla/

nano /etc/kolla/all-in-one
[tos-agent:children]
control

[tos-cloud-manager:children]
control

[tos-cloud-manager-api:children]
control

[tos-cloud-manager-worker:children]
control

[tos-cloud-manager-listener:children]
control

[tos-cloud-manager-agent:children]
control

[tos-cloud-manager-beat:children]
control

[tos-rs-web:children]
control

[tos-rs-server-api:children]
control

[tos-rs-worker:children]
control

[tos-rs-listener:children]
control

[tos-rs-broker-api:children]
control

[tos-rs-beat:children]
control

[tos-monitor-api:children]
control

[tos-monitor-listener:children]
control

[tos-scheduler-api:children]
control

[tos-scheduler-beat:children]
control

[tos-scheduler-worker:children]
control

[tos-otp-sender-api:children]
control

[tos-otp-sender-worker:children]
control

[tos-journal-api:children]
control

[tos-journal-listener:children]
control

[tos-dashboard:children]
control

nano /etc/kolla/all-in-one
[control]
10.40.130.21    ansible_ssh_user=kolla ansible_become=True ansible_private_key_file=/etc/kolla/kolla
[network]
10.40.130.21    ansible_ssh_user=kolla ansible_become=True ansible_private_key_file=/etc/kolla/kolla
[compute]
10.40.130.21    ansible_ssh_user=kolla ansible_become=True ansible_private_key_file=/etc/kolla/kolla
[storage]
10.40.130.21    ansible_ssh_user=kolla ansible_become=True ansible_private_key_file=/etc/kolla/kolla
[monitoring]
10.40.130.21    ansible_ssh_user=kolla ansible_become=True ansible_private_key_file=/etc/kolla/kolla
[deployment]
10.40.130.21    ansible_ssh_user=kolla ansible_become=True ansible_private_key_file=/etc/kolla/kolla

nano /etc/kolla/passwords.yml
tos_amqp_password:
tos_openstack_user_password:
tos_database_password:

kolla-genpwd -p /etc/kolla/passwords.yml

mkdir -p /etc/kolla/config/tos/ - сюда необходимо поместить файл лицензии.

# определяем тип дистрибутива
kolla_base_distro: "astra"
# определяем версию опенстека
# скорее всего переменная не имеет смысла, так как установка пакетов идет
# из соответствующего репозитория, но установить переменную стоит
openstack_release: "2023.1"
# тэг для образов контейнеров в docker-registry
openstack_tag: "2023.1-astra-1.8"
# адрес и порт docker-registry
docker_registry: 10.40.130.5:5000
# определение протокола работы с docker-registry
# yes - http, no - https
docker_registry_insecure: "yes"
# VIP для облака - устанавливается для reversy-proxy и иной балансировки служб
kolla_internal_vip_address: "10.40.130.24"
# сетевой интерфейс для API облака (Этот интерфейс в нашем случае имеет ip 10.40.130.21)
network_interface: "ens3"
# сетевой интерфейс для работы виртуальных машин (Этот интерфейс не имеет ip и подключен к сети 10.40.19.0/24)
neutron_external_interface: "ens6"
# определение типа программных сетевых бриджей
# для подключения виртуальных машин
neutron_plugin_agent: "openvswitch"
# использование tls при работе служб облака во внутренней сети
kolla_enable_tls_internal: "no"
# использование tls при работе во внешней сети
kolla_enable_tls_backend: "no"
# отладочный вывод в логах
openstack_logging_debug: "false"
# включение основного списка служб опенстека (nova, glance, neutron)
enable_openstack_core: "yes"
# отключить явно fluentd
enable_fluentd: "no"
# Для RS-Server обязательно должен быть включен Redis (включаем всегда)
enable_redis: "yes"
enable_nova_ssh: "yes"
glance, keystone, neutron, nova, heat, and horizon
и так далее.

nano /etc/kolla/globals.yml
#TOS
enable_tos: "yes"

rsserver_enable: "yes"
rsserver_image: "tos-rs-server"
rsserver_tag: "{{ openstack_tag }}"
rsserver_api_port: 9364
rsserver_listen_port: "{{ rsserver_api_port }}"
rsserver_broker_api_port: 9365

rs_web_enable: "yes"
rs_web_image: "tos-rs-web"
rs_web_tag: "{{ openstack_tag }}"
rs_web_port: 8888
rs_web_listen_port: "{{ rs_web_port }}"
rs_web_fqdn: rs.cloud.loc
rs_web_endpoint_override: "{{ kolla_internal_vip_address }}:{{ rsserver_broker_api_port }}"

cloud_manager_enable: "yes"
cloud_manager_image: "tos-cloud-manager"
cloud_manager_tag: "{{ openstack_tag }}"
cloud_manager_port: "9362"
cloud_manager_listen_port: "{{ cloud_manager_port }}"
cloud_manager_api_port: "{{ cloud_manager_port }}"

monitor_enable: "no"
monitor_image: "tos-monitor"
monitor_tag:  "{{ openstack_tag }}"
monitor_port: 9363
monitor_api_port: "{{ monitor_port }}"
monitor_listen_port: "{{ monitor_port }}"

scheduler_enable: "yes"
scheduler_image: "tos-scheduler"

scheduler_tag:  "{{ openstack_tag }}"
scheduler_port: 10001
scheduler_api_port: "{{ scheduler_port }}"
scheduler_listen_port: "{{ scheduler_port }}"

otp_sender_enable: "yes"
otp_sender_image: "tos-otp-sender"
otp_sender_tag: "{{ openstack_tag }}"
otp_sender_port: 9367
otp_sender_api_port: "{{ otp_sender_port }}"
otp_sender_listen_port: "{{ otp_sender_port }}"

agent_enable: "yes"
agent_image: "tos-agent"
agent_tag: "{{ openstack_tag }}"

journal_enable: "true"
journal_image: "tos-journal"
journal_tag: "{{ openstack_tag }}"
journal_port: 9360
journal_api_port: "{{ journal_port }}"
journal_listen_port: "{{ journal_port }}"

dashboard_enable: "yes"
dashboard_image: "tos-dashboard"
dashboard_tag: "{{ openstack_tag }}"
dashboard_secret_key: "4796d3a442b2d51e5e257c07355f023d6a062c0d5209836e8aeb51b93ebc8bae"
dashboard_port: 8080
dashboard_listen_port: "{{ dashboard_port }}"
dashboard_enable_tls_backend: False
dashboard_wsgi_processes: 2
dashboard_wsgi_threads: 1
horizon_external_fqdn: cloud.loc

sanlock_enable: "false"
keystone_internal_port: "5000"

kolla-ansible -vvvv -i /etc/kolla/all-in-one bootstrap-servers 2>&1 | tee /var/log/kolla-ansible.log
kolla-ansible -vvvv -i /etc/kolla/all-in-one prechecks 2>&1 | tee /var/log/kolla-ansible.log
kolla-ansible -vvvv -i /etc/kolla/all-in-one deploy 2>&1 | tee /var/log/kolla-ansible.log
kolla-ansible -vvvv -i /etc/kolla/all-in-one post-deploy 2>&1 | tee /var/log/kolla-ansible.log

Настройка бэкэнд cinder LVM¶

Основной параметр, определяющий использование cinder должен быть включен enable_cinder: «yes” Чтобы использовать бэкенд LVM в Cinder, на сервере должен существовать LVG с именем cinder-volumes и должен быть указан следующий параметр в globals.yml: enable_cinder_backend_lvm: «yes» 1. создать PV pvcreate /dev/sdX 1. создать VG vgcreate cinder-volumes /dev/sdX

Диски для ВМ в процессе эксплуатации будут размещаться по пути: /var/lib/docker/volumes/cinder/_data/volumes Этот вариант подразумевает использования одноимённого бэкэнда на всех узлах роли storage.

Настройка бэкэнд cinder LVM + type¶

Чтобы настроить volume type и настроить на каждой ноде свой тип на свой LVM, нужно: На каждой ноде создать свою VG 1. создать PV pvcreate /dev/vdb 2. создать VG vgcreate cinder-volumes-1(или 2 или 3) /dev/vdb на машине с kolla создать структуру каталогов: /etc/kolla /etc/kolla/config/cinder /etc/kolla/config/cinder/node1 (или 10.40.130.21) зависит от того, как узел записан в инвентори файле. /etc/kolla/config/cinder/node2 (или 10.40.130.22) /etc/kolla/config/cinder/node3 (или 10.40.130.23) создать конфиги:

nano /etc/kolla/config/cinder/node1/cinder.conf
[DEFAULT]
enabled_backends = lvm-1,lvm-2,lvm-3

[lvm-1]
volume_group = cinder-volumes-1
volume_driver = cinder.volume.drivers.lvm.LVMVolumeDriver
volume_backend_name = lvm-1
target_helper = tgtadm
target_protocol = iscsi

nano /etc/kolla/config/cinder/node2/cinder.conf
[DEFAULT]
enabled_backends = lvm-1,lvm-2,lvm-3

[lvm-2]
volume_group = cinder-volumes-2
volume_driver = cinder.volume.drivers.lvm.LVMVolumeDriver
volume_backend_name = lvm-2
target_helper = tgtadm
target_protocol = iscsi

nano /etc/kolla/config/cinder/node3/cinder.conf
[DEFAULT]
enabled_backends = lvm-1,lvm-2,lvm-3

[lvm-3]
volume_group = cinder-volumes-3
volume_driver = cinder.volume.drivers.lvm.LVMVolumeDriver
volume_backend_name = lvm-3
target_helper = tgtadm
target_protocol = iscsi

После установки облака создать типы бэкэнда и установить свойство volume_backend_name желаемого типа объёма так, чтобы оно соответствовало имени бэкэнда, определённому в конфигурации:

openstack volume type create lvm-node1
openstack volume type create lvm-node2
openstack volume type create lvm-node3
openstack volume type set --property volume_backend_name=lvm-1 lvm-node1
openstack volume type set --property volume_backend_name=lvm-2 lvm-node2
openstack volume type set --property volume_backend_name=lvm-3 lvm-node3

Настройка бэкэнд cinder NFS¶

Основной параметр, определяющий использование cinder должен быть включен enable_cinder: «yes” Чтобы использовать бэкенд NFS в Cinder, необходимо на сервере NFS в /etc/export указать параметр no_root_squash

nano /etc/exports
/path/to /cinder_storage *(rw,sync,no_root_squash,no_subtree_check)
systemctl restart nfs-kernel-server

На узле с kolla перед деплоем необходимо создать конфигурационный файл

mkdir -p /etc/kolla/config/
nano /etc/kolla/config/nfs_shares
ip_nfs_server:/path/to/cinder_storage

Указать параметры в globals.yml

nano /etc/kolla/globals.yml
enable_cinder: "yes"
enable_cinder_backup: "yes"
enable_cinder_backend_nfs: "yes"

Диски для ВМ в процессе эксплуатации будут размещаться по пути: /var/lib/docker/volumes/cinder/_data/mnt/cb563fe3c065dadb7b4d8744ec50e466

Cinder бэкэнд с внешним хранилищем iSCSI¶

Основной параметр, определяющий использование cinder должен быть включен enable_cinder: «yes” Чтобы использовать внешнюю систему хранения данных (например, от EMC или NetApp), необходимо указать следующий параметр в globals.yml: enable_cinder_backend_iscsi: «yes» Также enable_cinder_backend_lvm должно быть установлено на «no» в этом случае. Далее необходимо настроить драйвер синдера соответствующий устройству (СХД).

Создание кластера Ceph с помощью cephadm¶

1. Описание стенда

Операционная система RedOS 8.0c Ceph 19.2.2 из репозитория RedOS

По-умолчанию cephadm использует podman на RedHat-совместимых системах. На нужно использовать docker для последующей установки Openstack с помощью kolla-ansible.

Развертывание Openstack производится с отдельного сервера, на котором развертывается kolla-ansible. Kolla-ansible в свою очередь использует ранее созданные образы контейнеров с помощью kolla-build из пакета kolla.

Развертывание Ceph производится на одном из серверов, которые будут использоваться как узлы хранения данных.

2. Подготовка стенда.

Ceph у нас будет устанавливаться на 3х узлах: node1.test.loc, node2.test.loc, node3.test.loc. В нашем случае будет использоваться упрощенная схема сети, в которой сеть internal Openstack совпадает с сетью хранилища Ceph.

Для корректной работы ПО, используемые доменные имена должны резовится в прямой и обратной зонах DNS.

Для корректной работы ceph и Openstack необходимо отключить selinux, синхронизировать системные часы. Также рекомендую провести установку и настройку docker средствами kolla-ansible, так как они возможно будут перезапускать docker для донастройки, что может вызвать нарушение работы установленного ceph.

Отключение selinux.

Измените строку SELINUX=disabled в файле /etc/selinux/config и перезапустите сервер.

Синхронизация системных часов

Установите chrony

# dnf install chrony -y

Добавьте свой сервер времени (если он у вас имеется в локальной сети) в файл /etc/chrony.conf и перезапустите службу.

# systemctl restart chrony

Запустите команду

# chronyc sources
MS Name/IP address         Stratum Poll Reach LastRx Last sample
===============================================================================
^+ ntp1.vniiftri.ru              1  10   377   700  -1998us[-2063us] +/-   28ms
^* ntp2.vniiftri.ru              1  10   377   138  -1621us[-1688us] +/-   28ms
^+ ntp3.vniiftri.ru              1  10   377   102   -744us[ -744us] +/-   27ms
^+ ntp4.vniiftri.ru              1  10   377   388   -513us[ -580us] +/-   27ms

Stratum (S): Количество «прыжков» (hops) до эталонных часов (атомные часы, GPS). Значение 1 — максимально точный источник, 16 — источник недоступен.

Установите kolla-ansible на сервере, с которого будут развертываться службы опенстека, и настройте параметры для registry в /etc/kolla/globals.yml

# dnf install kolla-ansible -y

Правим параметры файла /etc/kolla/globals.yml

kolla_base_distro: "redos"
openstack_release: "2023.1"
openstack_tag: "2023.1-redos-8.0c"
docker_registry: 10.40.12.220:5000
docker_registry_insecure: "yes"
docker_namespace: "openstack.kolla.redos"
# далее параметры, если вы используете zun в конфигурации
docker_configure_for_zun: "yes"
containerd_configure_for_zun: "yes"
containerd_grpc_gid: 42463

Прописываем сервера стенда в файл описания оборудования и установки служб /etc/kolla/multinode

Выполняем установку docker на серверах

# kolla-ansible -vvvv  \
     --configdir /etc/kolla \
     -i /etc/kolla/multinode \
     bootstrap-servers

Данная команда устанавливает пакеты на серверах стенда, включая docker-ce и настраивает файл /etc/docker/daemon.json. После чего docker запускается с нужными параметрами

3. Описание установки

Устанавливаем cephadm на 1м узле ceph

# dnf install cephadm

Устанавливаем первый монитор, используя ip-адрес того сервера, с которого производится развертывание Ceph.

# cephadm --docker bootstrap --mon-ip 10.40.131.3 \
     --allow-fqdn-hostname --allow-overwrite

Разрешаем удаление пулов командами ceph (не обязательно)

# ceph config set global mon_allow_pool_delete true

Переносим ключи ssh для корректной работы cephadm с другими серверами

# ssh-copy-id -f -i /etc/ceph/ceph.pub root@node2.test.loc
# ssh-copy-id -f -i /etc/ceph/ceph.pub root@node3.test.loc
# ceph orch host add node2.test.loc
# ceph orch host add node3.test.loc

Расширяем количество мониторов до 3х.

#ceph orch apply mon --placement="3 node1.test.loc node2.test.loc node3.test.loc"

Просмотр доступных блочных устройств для развертывания OSD

# ceph orch device ls

Устройства могут оказаться недоступными, если содержат файловую систему, смонтированы в операционной системе или просто используются devmapper.

Возможные команды очистки:

# umount /dev/блочное_устройство
# dd if=/dev/zero of=блочное_устройство bs=1M count=1000
# dmsetup remove /dev/блочное_устройство (dm-0 например)

Пока блочное устройство не станет доступным, развертывание на нем OSD будет недоступно.

Создаем OSD Ceph

# ceph orch daemon add osd node1.test.loc:/dev/nvme0n1
# ceph orch daemon add osd node2.test.loc:/dev/nvme0n1
# ceph orch daemon add osd node3.test.loc:/dev/nvme0n1

Для All-Flash сценария нет смысла выносить WAL (Write-Ahead Log) или DB (RocksDB) на отдельное устройство - сам диск уже обеспечивает достаточную скорость и низкую задержку:

# ceph config set global ceph_volume_lvm_batch_no_dedicated_wal_db true

Включение RGW

# ceph mgr module enable rgw

По умолчанию используется порт 80, что может вызвать конфликт со службами Openstack. Поэтому меняем порт на 4080.

# ceph orch apply rgw rgw_name --port 4080

Развертывание RGW на 3х узлах

# ceph orch apply rgw rgw_name \
     --placement="3 node1.test.loc node2.test.loc node3.test.loc"

Включение CephFS

# ceph fs volume create cephfs --placement="3 node1.test.loc node2.test.loc node3.test.loc"

Интеграция Ceph и Openstack

Создание пулов

# ceph osd pool create volumes
# ceph osd pool create images
# ceph osd pool create backups
# ceph osd pool create vms
# ceph osd pool create manila_data
# ceph osd pool create manila_metadata
# ceph osd pool create gnocchi

# rbd pool init volumes
# rbd pool init images
# rbd pool init backups
# rbd pool init vms
# rbd pool init manila_data
# rbd pool init manila_metadata
# rbd pool init gnocchi

Создание “пользователей” Ceph

# ceph auth get-or-create client.glance \
  mon 'profile rbd' \
  osd 'profile rbd pool=images' \
  mgr 'profile rbd pool=images'

# ceph auth get-or-create client.cinder \
  mon 'profile rbd' \
  osd 'profile rbd pool=volumes, profile rbd pool=vms, profile rbd-read-only pool=images' \
  mgr 'profile rbd pool=volumes, profile rbd pool=vms'

# ceph auth get-or-create client.cinder-backup \
  mon 'profile rbd' \
  osd 'profile rbd pool=backups' \
  mgr 'profile rbd pool=backups'

# ceph auth get-or-create client.gnocchi \
  mon 'allow r' \
  osd 'allow rwx pool=gnocchi'

# ceph auth get-or-create client.manila \
  mon 'allow r' \
  mds 'allow rw' \
  osd 'allow rw pool=manila_data, allow rw pool=manila_metadata' \
  mgr 'allow rw'

Создание ключей для доступа

# ceph auth get-or-create client.glance | \
     ssh node1.test.loc sudo tee /etc/ceph/ceph.client.glance.keyring

# ceph auth get-or-create client.cinder | \
     ssh node1.test.loc sudo tee /etc/ceph/ceph.client.cinder.keyring

# ceph auth get-or-create client.cinder-backup | \
     ssh node1.test.loc sudo tee /etc/ceph/ceph.client.cinder-backup.keyring

# ceph auth get-or-create client.manila | \
     ssh node1.test.loc sudo tee /etc/ceph/ceph.client.manila.keyring

# ceph auth get-or-create client.gnocchi | \
     ssh node1.test.loc sudo tee /etc/ceph/ceph.client.gnocchi.keyring

Установка Openstack

Проверка возможных конфликтов

# kolla-ansible prechecks  --configdir /etc/kolla -i /etc/kolla/multinode

Копирование ключей на сервер с kolla-ansible

# scp -i /etc/kolla/kolla \
     kolla@10.40.131.3:/etc/ceph/ceph.conf \
     /etc/kolla/config/ceph.conf

Убираем табуляцию из ceph.conf

# sed -i "s/\t//" /etc/kolla/config/ceph.conf

Создаем симлинки на ceph.conf

# ln -s /etc/kolla/config/ceph.conf /etc/kolla/config/glance/ceph.conf
# ln -s /etc/kolla/config/ceph.conf /etc/kolla/config/cinder/ceph.conf
# ln -s /etc/kolla/config/ceph.conf /etc/kolla/config/gnocchi/ceph.conf
# ln -s /etc/kolla/config/ceph.conf /etc/kolla/config/manila/ceph.conf
# ln -s /etc/kolla/config/ceph.conf /etc/kolla/config/nova/ceph.conf

Копируем ключи “пользователей” ceph

# scp -i /etc/kolla/kolla \
     kolla@10.40.131.3:/etc/ceph/ceph.client.cinder-backup.keyring \
     /etc/kolla/config/cinder/cinder-backup/ceph.client.cinder-backup.keyring

# scp -i /etc/kolla/kolla \
     kolla@10.40.131.3:/etc/ceph/ceph.client.cinder.keyring \
     /etc/kolla/config/cinder/cinder-backup/ceph.client.cinder.keyring

# scp -i /etc/kolla/kolla \
     kolla@10.40.131.3:/etc/ceph/ceph.client.cinder.keyring \
     /etc/kolla/config/cinder/cinder-volume/ceph.client.cinder.keyring

# scp -i /etc/kolla/kolla \
     kolla@10.40.131.3:/etc/ceph/ceph.client.cinder.keyring \
     /etc/kolla/config/nova/ceph.client.cinder.keyring

# scp -i /etc/kolla/kolla \
     kolla@10.40.131.3:/etc/ceph/ceph.client.manila.keyring \
     /etc/kolla/config/manila/ceph.client.manila.keyring

# scp -i /etc/kolla/kolla \
     kolla@10.40.131.3:/etc/ceph/ceph.client.glance.keyring \
     /etc/kolla/config/glance/ceph.client.glance.keyring

# scp -i /etc/kolla/kolla \
     kolla@10.40.131.3:/etc/ceph/ceph.client.gnocchi.keyring \
     /etc/kolla/config/gnocchi/ceph.client.gnocchi.keyring

Запускаем развертывание контейнеров Openstack

# kolla-ansible deploy  --configdir /etc/kolla \
     -i /etc/kolla/multinode \
     -vvvv

Настройка cinder.conf на ВМ Kolla¶

Создание каталога настроек

mkdir /etc/kolla/config/cinder

Создание файла конфигурации

nano /etc/kolla/config/cinder/cinder.conf
[DEFAULT]
enabled_backends = ceph
glance_api_version = 2
backup_driver = cinder.backup.drivers.ceph
backup_ceph_conf = /etc/ceph/ceph.conf
backup_ceph_user = cinder-backup
backup_ceph_chunk_size = 134217728
backup_ceph_pool = backups
backup_ceph_stripe_unit = 0
backup_ceph_stripe_count = 0
restore_discard_excess_bytes = true

[ceph]
volume_driver = cinder.volume.drivers.rbd.RBDDriver
volume_backend_name = ceph
rbd_pool = volumes
rbd_ceph_conf = /etc/ceph/ceph.conf
rbd_flatten_volume_from_snapshot = false
rbd_max_clone_depth = 5
rbd_store_chunk_size = 4
rados_connect_timeout = -1

Описание настроек:

[DEFAULT] - enabled_backends = ceph: Включает использование бекэнда Ceph в качестве основного устройства хранения. Название должно соответствовать названию раздела в файле конфигурации. - glance_api_version = 2: Версия API сервиса Glance (хранит образы виртуальных машин), используемого совместно с Cinder. - backup_driver = cinder.backup.drivers.ceph: Тип драйвера резервного копирования — в данном случае выбран драйвер для Ceph. - backup_ceph_conf = /etc/ceph/ceph.conf: Файл конфигурации Ceph, используемый для подключения к кластеру Ceph. - backup_ceph_user = cinder-backup: Пользователь Ceph, который будет использоваться для операций резервного копирования. - backup_ceph_chunk_size = 134217728: Размер блока (chunk size) для резервных копий в байтах. Значение 134217728 соответствует 128 мегабайт. - backup_ceph_pool = backups: Пул Ceph, предназначенный специально для хранения резервных копий. - backup_ceph_stripe_unit = 0, backup_ceph_stripe_count = 0: Эти параметры отключают сегментирование данных при создании новых блоков в Ceph. - restore_discard_excess_bytes = true: если включено, удаляются лишние байты при восстановлении данных обратно из резервной копии.

[ceph] - volume_driver = cinder.volume.drivers.rbd.RBDDriver: Драйвер устройства хранения — RBDDriver, поддерживающий работу с Ceph RBD (RADOS Block Device). - volume_backend_name = ceph: Назначение имени данному устройству хранения, соответствующее значению в разделе [DEFAULT]. - rbd_pool = volumes: Основной пул Ceph, где будут храниться объёмы данных. - rbd_ceph_conf = /etc/ceph/ceph.conf: Используется тот же файл конфигурации Ceph, что и для backup-драйвера. - rbd_flatten_volume_from_snapshot = false: Отключено создание плоского образа диска из снэпшота. Вместо этого сохраняется структура слоёв (snapshot-based copy-on-write). - rbd_max_clone_depth = 5: Максимальное количество уровней клонов для каждого тома. Предотвращает чрезмерное увеличение глубины иерархии клонов. - rbd_store_chunk_size = 4: Число полос (stripes) для операции записи (например, 4 полосы позволяют параллелизировать процесс записи на 4 уровня). - rados_connect_timeout = -1: устанавливается бесконечное ожидание соединения с Ceph (неограниченное время ожидания соединения).

Настройка ceph на ВМ Kolla¶

Настройка ceph в kolla заключается в размещении в соответствующих каталогах аутентификационных ключей клиентов, а также конфигурационного файла ceph.conf. Ниже представлено ДЕРЕВО КАТАЛОГОВ И ФАЙЛОВ /etc/kolla, включающее в себя каталог config, который содержит настройки ceph

Создадим каталоги

mkdir /etc/kolla/config/cinder/cinder-backup
mkdir /etc/kolla/config/cinder/cinder-volume
mkdir /etc/kolla/config/glance
mkdir /etc/kolla/config/nova

Для переноса ключей с node1 на ВМ Kolla можно использовать команды:

ceph auth get-or-create client.glance | ssh <admin>@<ip ВМ Kolla> sudo tee /etc/kolla/config/glance/ceph.client.glance.keyring

В нашем случае это будет команда:

ceph auth get-or-create client.glance | ssh u@10.40.130.2 sudo tee /etc/kolla/config/glance/ceph.client.glance.keyring

Аналогичными командами скопируем ключи для Cinder и Nova:

ceph auth get-or-create client.cinder-backup | ssh u@10.40.130.2 sudo tee /etc/kolla/config/cinder/cinder-backup/ceph.client.cinder-backup.keyring
ceph auth get-or-create client.cinder | ssh u@10.40.130.2 sudo tee /etc/kolla/config/cinder/cinder-backup/ceph.client.cinder.keyring
ceph auth get-or-create client.cinder | ssh u@10.40.130.2 sudo tee /etc/kolla/config/cinder/cinder-volume/ceph.client.cinder.keyring
ceph auth get-or-create client.cinder | ssh u@10.40.130.2 sudo tee /etc/kolla/config/nova/ceph.client.cinder.keyring

Также в каталоги /etc/kolla/config/{cinder, nova, glance}/ необходимо разместить файл глобальных настроек кластера ceph

cat /etc/ceph/ceph.conf | ssh u@10.40.130.2 sudo tee /etc/kolla/config/cinder/ceph.conf
cat /etc/ceph/ceph.conf | ssh u@10.40.130.2 sudo tee /etc/kolla/config/nova/ceph.conf
cat /etc/ceph/ceph.conf | ssh u@10.40.130.2 sudo tee /etc/kolla/config/glance/ceph.conf

Настройки ceph в globals.yml¶

cinder_backend_ceph: "yes"
cinder_backup_driver: "ceph"

# Glance
ceph_glance_keyring: "ceph.client.glance.keyring"
ceph_glance_user: "glance"
ceph_glance_pool_name: "images"
# Cinder
ceph_cinder_keyring: "ceph.client.cinder.keyring"
ceph_cinder_user: "cinder"
ceph_cinder_pool_name: "volumes"
ceph_cinder_backup_keyring: "ceph.client.cinder-backup.keyring"
ceph_cinder_backup_user: "cinder-backup"
ceph_cinder_backup_pool_name: "backups"
# Nova
ceph_nova_keyring: "{{ ceph_cinder_keyring }}"
ceph_nova_user: "{{ ceph_cinder_user }}"
ceph_nova_pool_name: "vms"

########################
# Glance - Image Options
########################
# Configure image backend.
glance_backend_ceph: "yes"

################################
# Cinder - Block Storage Options
################################
# Enable / disable Cinder backends
cinder_backend_ceph: "yes"

cinder_backup_driver: "ceph"

########################
# Nova - Compute Options
########################
nova_backend_ceph: "yes"

Пересборка пакетов:¶

Для того, чтобы заново пересобрать пакеты необходимо на узле docker-registry выполнить команды:

systemctl stop docker-registry.service
rm -R /var/lib/docker-registry/docker/registry/v2
systemctl start docker-registry.service

Так же на узле kolla очистить кеш:

удалить все контейнеры:

docker rm --f $(docker ps -aq)
# -aq — Выводит только ID всех контейнеров, что позволяет избежать ошибок с использованием aws

удалить все образы:

docker image rm -f $(docker image ls -q)
# -q — Выводит только ID всех образов, что позволяет избежать ошибок с использованием aws (Если тэг будет содержать пробел – aws попытается выбрать вторую часть тэга, а не image id)

После данных действий можно пересобрать пакеты:

kolla-build -b astra --namespace openstack.kolla --tag 2023.1-astra-1.8 --registry 10.40.130.5:5000 --push 2>&1 | tee /var/log/kolla/kolla.log

Redeploy пересобранных пакетов:¶

Перед переустановкой облака происходит его очистка с помощью команды:

kolla-ansible -vvvv -i /etc/kolla/multinode destroy --yes-i-really-really-mean-it 2>&1 | tee /var/log/kolla-ansible.log

Внимание! Для полной очистки облака необходимо удалить все виртуальные машины. В противном случае очистка оборвется и завершится с ошибкой. После следует на каждой ноде:

1. удалить все контейнеры:

docker rm -f $(docker ps -aq)

удалить кеш docker-а и все созданные тома, с помощью команды:

docker system prune -af –volumes
# --volume – позволяет также удалить неиспользуемые тома (удалятся все тома: анонимные и именованные, тк все контейнеры были удалены)

2. удалить конфигурацию на нодах:

rm -rf /etc/kolla/*
rm -rf /var/log/kolla/*
rm -rf /etc/systemd/system/kolla*
rm -rf /etc/systemd/system/multi-user.target.wants/kolla*
rm -rf /var/run/openvswitch
rm -rf /var/run/libvirt

3. удалить VIP адрес, если он остался на одной из нод, с помощью команды:

ip a d $(ip ad show $(ip route | grep default | awk '{for(i=1;i<=NF;i++) if($i=="dev") print $(i+1)}') | grep /32 | awk -F ' ' {'print $2'}) dev $(ip route | grep default | awk '{for(i=1;i<=NF;i++) if($i=="dev") print $(i+1)}')

4. Проверить остались ли интерфейсы OVS. Если остались, то для их удаления следует перезагрузить ноды.

После выполнения данных команд можно выполнять bootstrap-servers, prechecks, deploy, post-deploy.
