Вкладка «Маршрутизаторы»

Отображает список всех маршрутизаторов проекта:

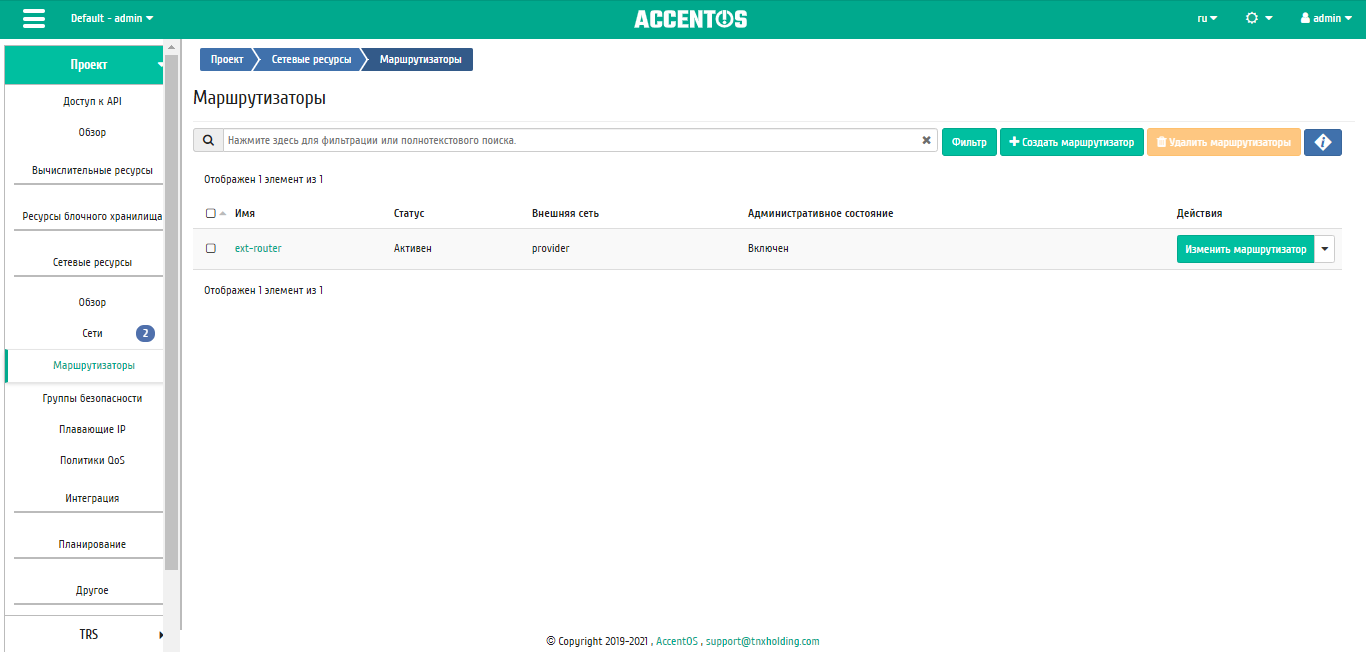

../../../../../_images/project_routers.png

Список маршрутизаторов

Списком представлена следующая информация:

Наименование поля

Описание

Имя

Имя задается при создании нового маршрутизатора пользователем произвольно.

Статус

Состояние маршрутизатора.

Внешняя сеть

Внешняя сеть.

Административное состояние

Административное состояние маршрутизатора. Возможные значения:

  • Включен;

  • Выключен.

Для списка маршрутизаторов доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Также имеется возможность отсортировать помеченные галочкой объекты. Фильтрация производится по следующим параметрам:

  • Имя маршрутизатора - Наименование маршрутизатора. Допустим только точный ввод;

  • Статус - Состояние маршрутизатора. Допустим неполный ввод;

  • Внешняя сеть - Внешняя сеть. Допустим неполный ввод;

  • Административное состояние - Административное состояние маршрутизатора. Допустим неполный ввод.

Также пользователь может просмотреть детальную информацию о маршрутизаторе. Детальная информация об объекте открывается в отдельном блоке в правой части страницы при клике по ссылке имени маршрутизатора. Список объектов при этом не закрывается и отображается в левой части страницы. Для закрытия блока детальной информации используйте кнопку details_button1, для открытия блока детальной информации можно использовать кнопку details_button2.

Детальная информация о маршрутизаторе представлена в трех вкладках.

Вкладка «Обзор»

Отображает детальную информацию о конкретном маршрутизаторе:

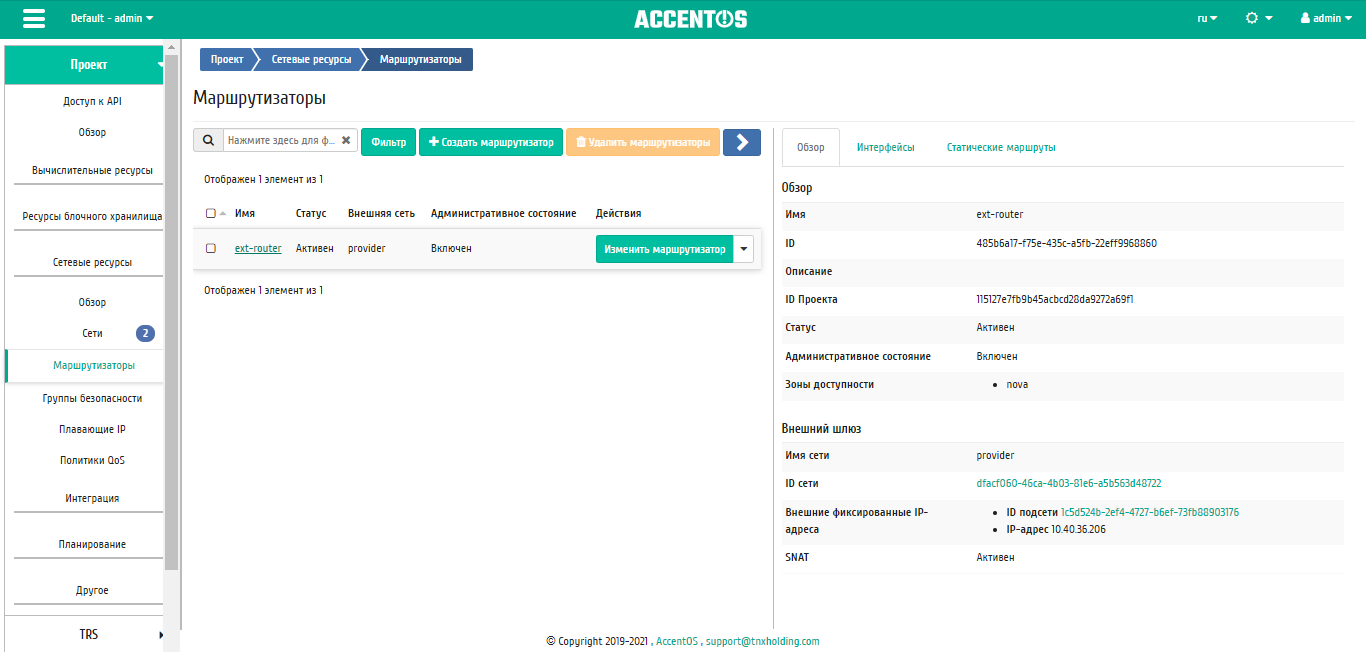

../../../../../_images/project_routers_overview.png

Подробные параметры маршрутизатора

Примечание

Идентификатор сети маршрутизатора является ссылкой на страницу детальной информации данной сети. Это позволяет переходить к необходимому объекту напрямую, минуя процесс поиска и переключения между вкладками. При открытии ссылок в новой вкладке/окне помимо перехода к деталям сети открывается соответствующий раздел основного меню.

Вкладка «Интерфейсы»

Выводит списком подключенные порты, также позволяет просмотреть подробную информацию о конкретном подключении:

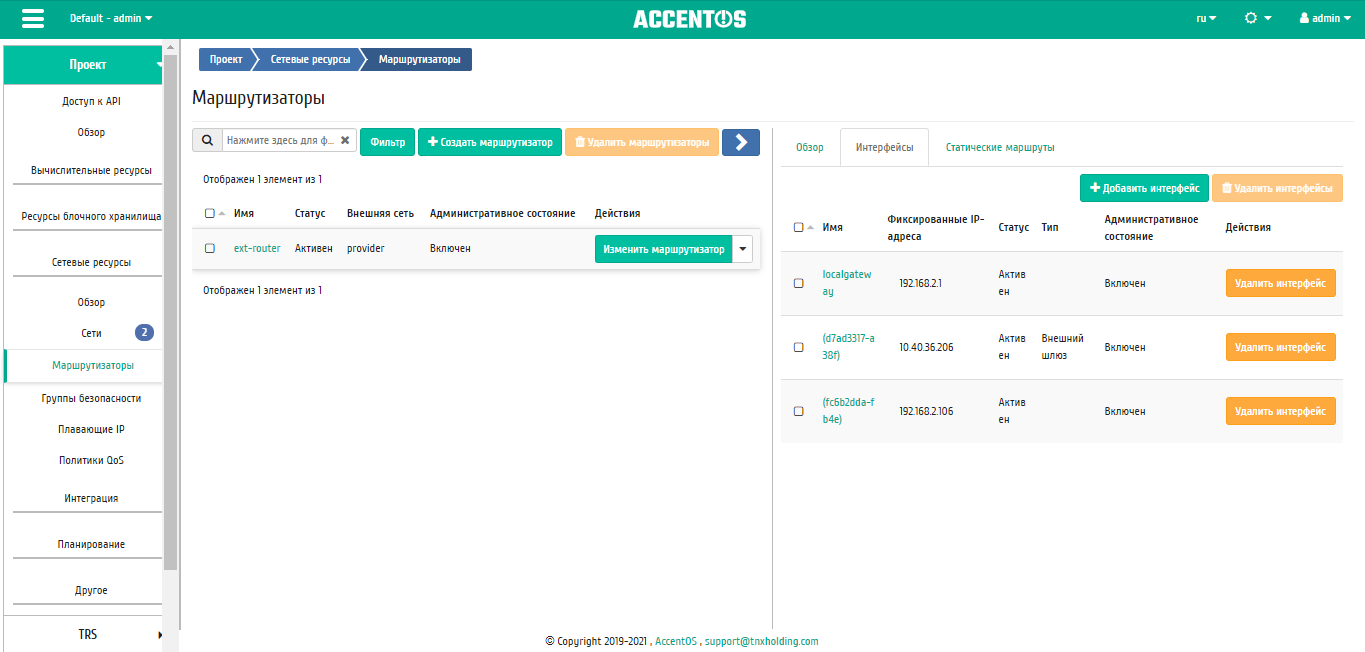

../../../../../_images/project_routers_interfaces.png

Список интерфейсов

Списком представлена следующая информация:

Наименование поля

Описание

Имя

Имя интерфейса. Присваивается автоматически. Также является ссылкой для перехода к детальной информации о конкретном порте.

Фиксированные IP-адреса

IP-адрес, связываемый с виртуальной машиной при каждом подключении.

Статус

Состояние интерфейса.

Тип

Тип интерфейса.

Административное состояние

Административное состояние интерфейса. Возможные значения:

  • Включен;

  • Выключен.

Для всех отображающихся полей доступен инструмент сортировки. Поля сортируются по возрастанию и убыванию. Также имеется возможность отсортировать помеченные галочкой объекты.

Для интерфейсов в зависимости от статуса доступны следующие действия:

N

Действие

Описание

1

Добавить интерфейс

Добавление интерфейса.

2

Удалить интерфейс

Удаление интерфейса.

Вкладка «Статические маршруты»

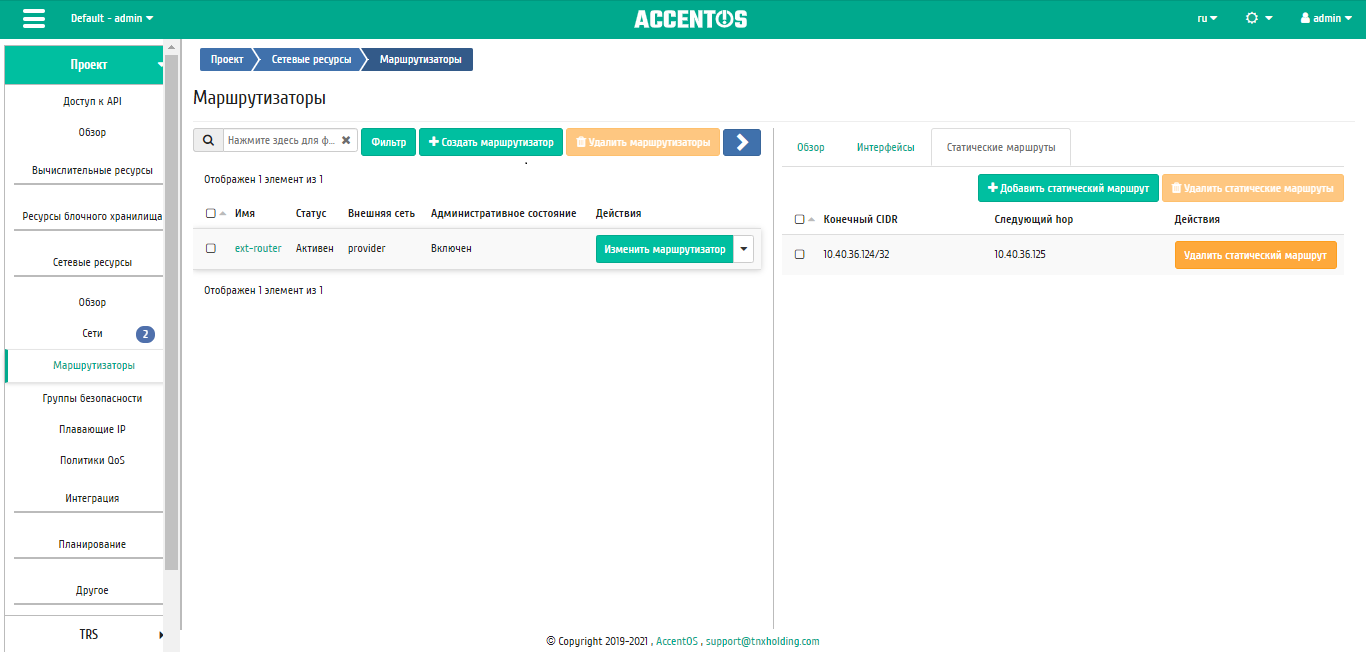

../../../../../_images/project_routers_static_routes.png

Список статических маршрутов

Списком представлена следующая информация:

Наименование поля

Описание

Конечный CIDR

Отображается CIDR.

Следующий hop

Отображается hop.

Для всех отображающихся полей доступен инструмент сортировки. Поля сортируются по возрастанию и убыванию.

Для статических маршрутов в зависимости от статуса доступны следующие действия:

N

Действие

Описание

1

Добавить статический маршрут

Добавление статического маршрута.

2

Удалить статический маршрут

Удаление статического маршрута.
На основной странице «Маршрутизаторы» в зависимости от статуса доступны следующие действия:

N

Действие

Описание

1

Создать маршрутизатор

Добавление маршрутизатора.

2

Изменить маршрутизатор

Изменение существующего маршрутизатора.

3

Очистить шлюз

Отключение шлюза маршрутизатора.

4

Удалить маршрутизатор

Удаление выбранного маршрутизатора.

5

Установить шлюз

Подключение внешней сети к маршрутизатору. Внешняя сеть рассматривается как шлюз к внешнему соединению по умолчанию.

Особенности работы

Добавление маршрутизатора

В общем списке сетей на панели управления кнопкой «Создать маршрутизатор» открываем мастер создания маршрутизатора:

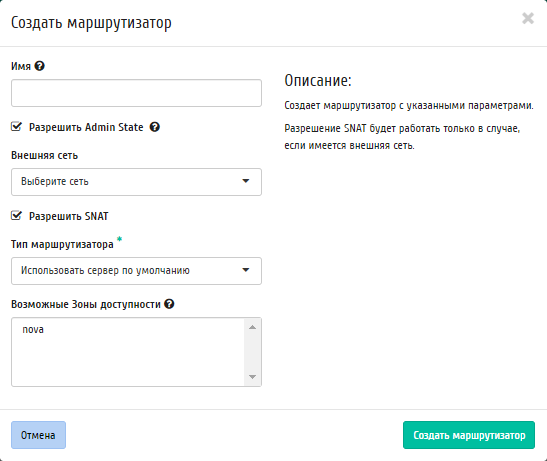

../../../../../_images/project_create_router.png

Окно создания маршрутизатора

В открывшемся окне указываем:

  • Имя - необязательное поле, при пустом значении имя генерируется автоматически;

  • Флаг «Разрешить Admin State» - активация режима Admin State;

  • Внешняя сеть - доступны для выбора ранее созданные сети;

  • Флаг «Разрешить SNAT» - активация механизма SNAT;

  • Возможные зоны доступности - возможные зоны доступности.

Следуйте указаниям на странице мастера, введите необходимые параметры. Завершаем процедуру создания кнопкой «Создать маршрутизатор». После чего корректно созданный маршрутизатор отобразится в общем списке. В противном случае система вернет Вас в окно мастера с указанием причин невозможности его создания.

По завершении успешной процедуры создания, маршрутизатору может понадобиться время на окончательную настройку всех параметров. В конечном итоге маршрутизатор отображается со статусом «Активный».

Изменение маршрутизатора

Функция позволяет редактировать имя, административное состояние и тип выбранного маршрутизатора. Доступна в общем списке всех маршрутизаторов. После вызова действия в открывшемся окне задайте необходимые параметры:

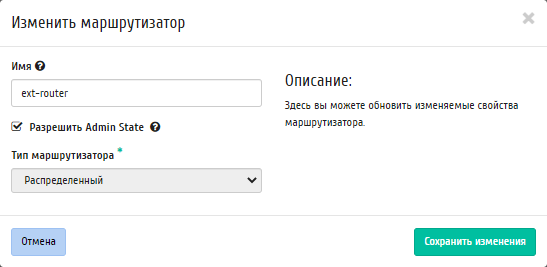

../../../../../_images/project_edit_router.png

Окно изменения параметров маршрутизатора

Завершите процедуру кнопкой подтверждения.

Добавление шлюза

В общем списке маршрутизаторов при помощи функции «Установить шлюз» Вы можете подключить маршрутизатор к внешней сети:

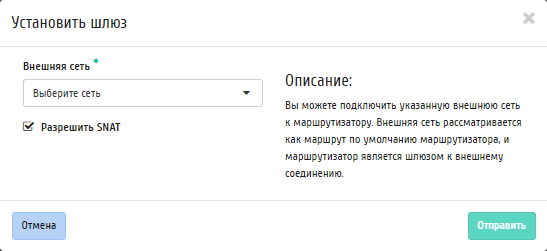

../../../../../_images/project_routers_set_gateway.png

Окно добавления шлюза

Выбранная сеть будет являться шлюзом к внешнему соединению по умолчанию.

Установите выбранный шлюз кнопкой «Отправить».

Отключение шлюза

Отключение шлюза от маршрутизатора. Доступно в общем списке при помощи функции «Очистить шлюз»:

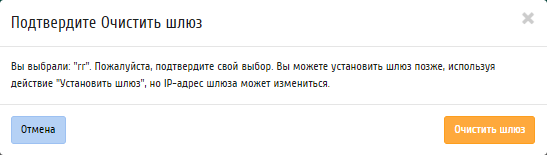

../../../../../_images/project_routers_clear_gateway.png

Окно отключения шлюза

Подтвердите отключение кнопкой «Очистить шлюз».

Добавление интерфейса

Функция доступна во внутренней вкладке «Интерфейсы».

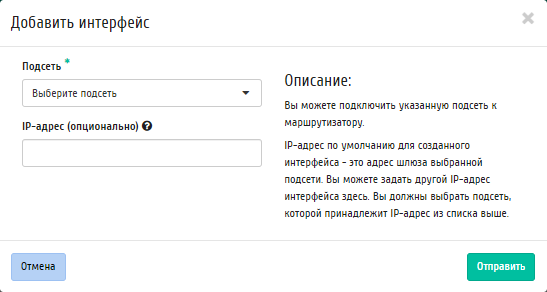

../../../../../_images/project_add_interface.png

Окно добавления интерфейса

В открывшемся окне указываем:

  • Подсеть - доступны для выбора ранее созданные подсети;

  • IP-адрес - интерфейса.

Следуйте указаниям на страницах мастера, введите необходимые параметры. Завершите процедуру создания кнопкой «Отправить». После чего корректно созданный интерфейс отобразится в общем списке. В противном случае система вернет Вас в окно мастера с указанием причин невозможности его создания.

Добавление статического маршрута

Функция доступна во внутренней вкладке «Статические маршруты».

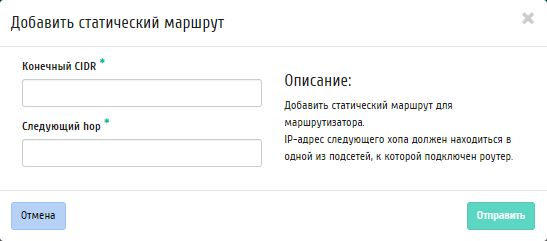

../../../../../_images/project_add_static_route.png

Окно добавления статического маршрута

В открывшемся окне указываем:

  • Конечный CIDR - IP-адрес назначения;

  • Следующий hop - следующий хоп. Содержит IP-адрес маршрутизатора к месту назначения.

Подтвердите внесенные данные кнопкой «Отправить».
