Вкладка «Обзор»

Вкладка разбита на две внутренние вкладки, в которых отображается топология и графическая структура сети с подключенными к ней устройствами, что позволяет наглядно показать конфигурацию Вашей сети:

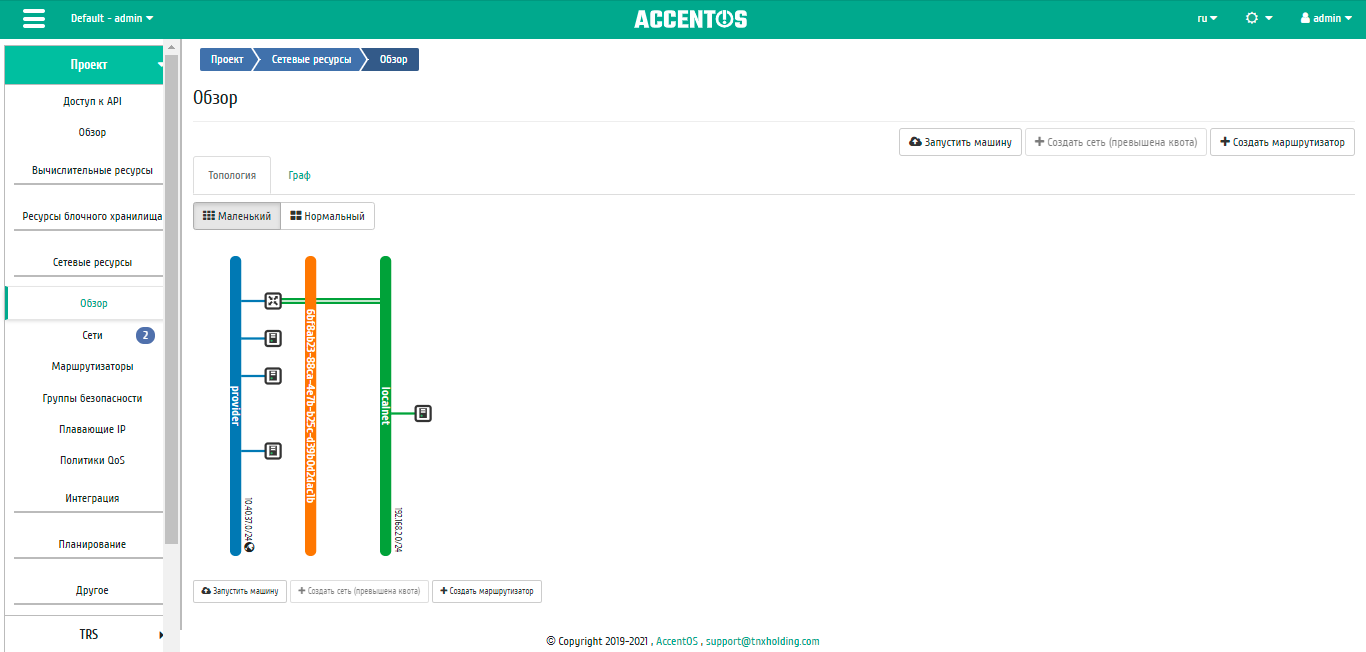

../../../../../_images/project_network_topology.png

Топология сети

Для просмотра графической структуры сети перейдите в соответствующую вкладку:

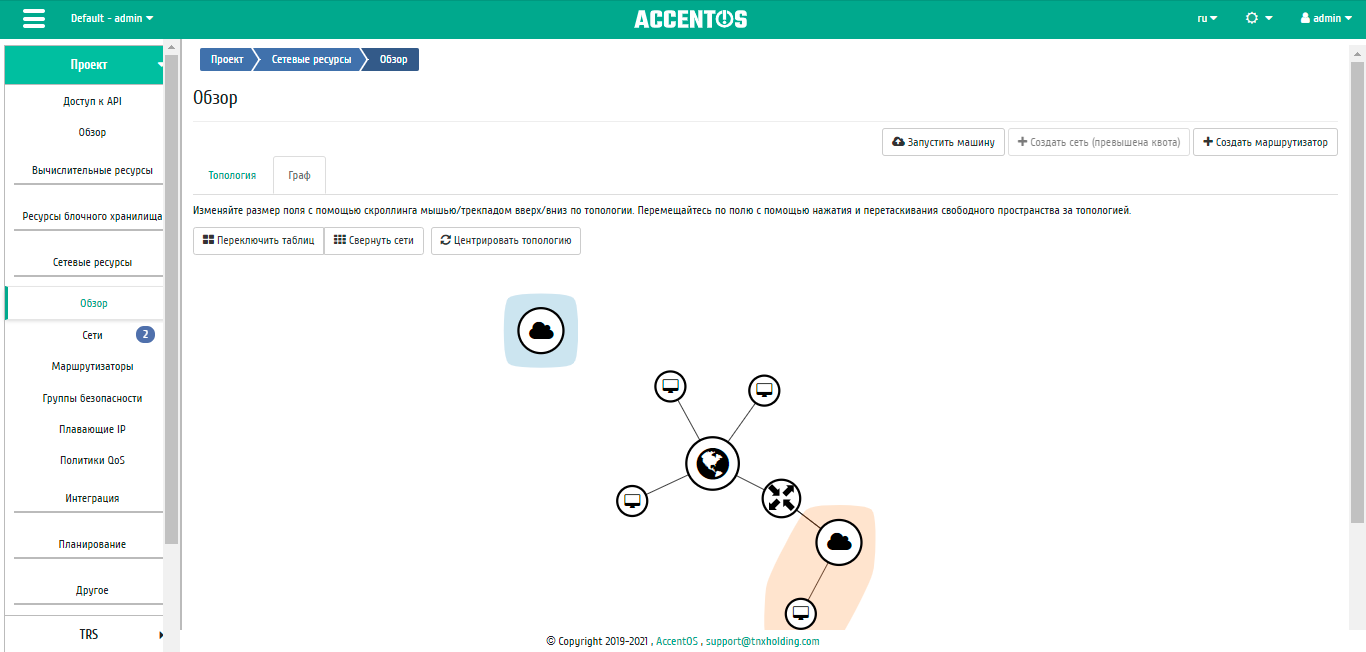

../../../../../_images/project_network_graph.png

Графическая структура сети

На верхней панели доступны функции позволяющие настроить графическое отображение структуры всех доступных сетей, как в развернутом виде, так и в свернутом и переключаться в режим отображения меток, а также центрировать топологию.

Для страниц доступны следующие действия:

N

Действие

Описание

1

Создать машину

Запуск виртуальной машины с заданными параметрами.

2

Создать сеть

Добавление сети с заданным адресом и именем.

3

Создать маршрутизатор

Создание маршрутизатора с заданными параметрами.

Особенности работы

Создание виртуальной машины

Функция доступна на верхней панели. Позволяет создать виртуальную машину с необходимыми параметрами. Подробное описание процедуры создания описано на странице «Создание виртуальной машины».

Добавление сети

Функция доступна на верхней панели. Позволяет добавить сеть с необходимыми параметрами. Подробное описание процедуры создания описано на странице «Добавление сети».

Добавление маршрутизатора

Функция доступна на верхней панели. Позволяет добавить маршрутизатор с необходимыми параметрами. Подробное описание процедуры создания описано на странице «Добавление маршрутизатора».
