Вкладка «Диски»

Отображает информацию о состоянии ресурсов памяти.

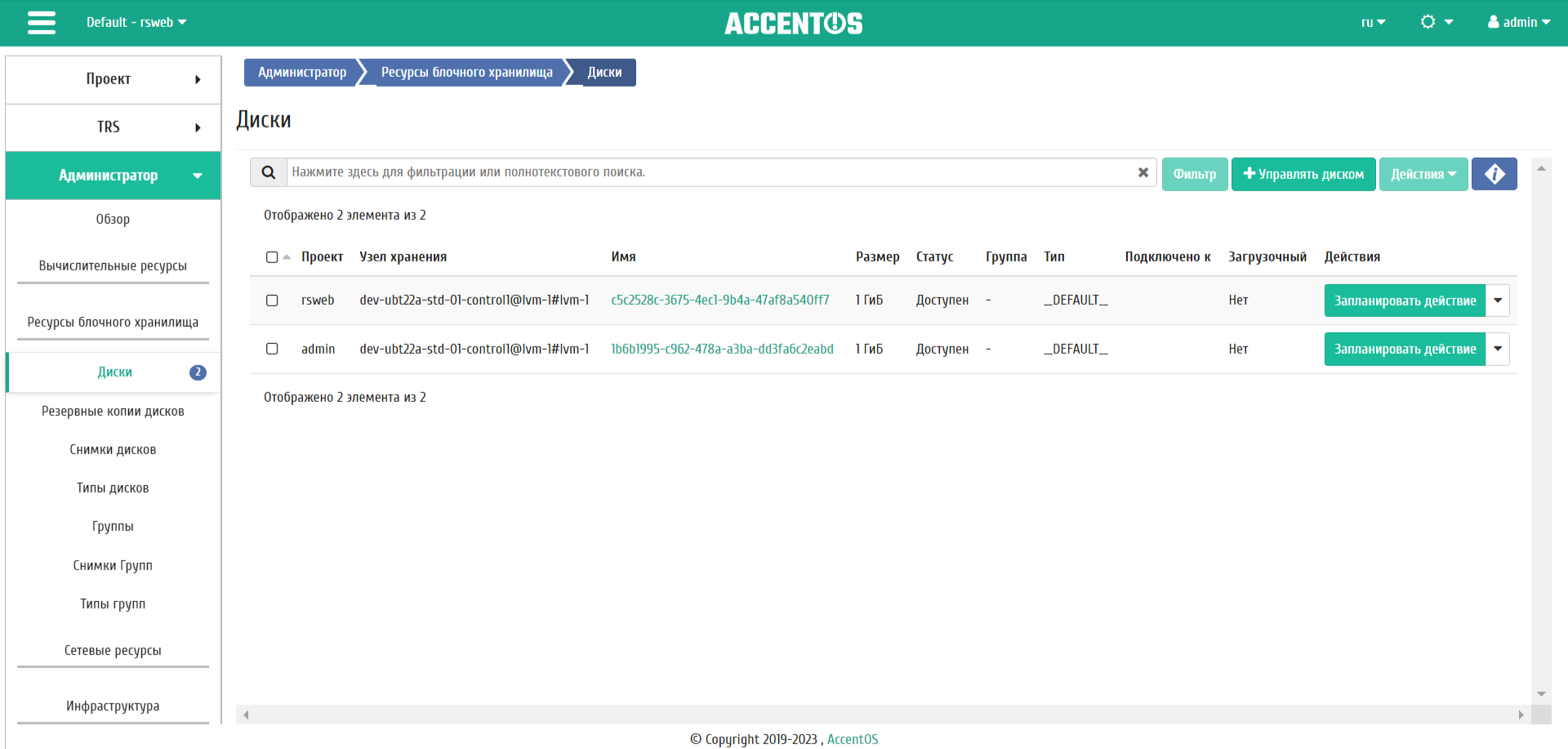

Показывает список всех дисков:

../../../../../_images/admin_volumes.png

Список дисков

Списком представлена следующая информация:

Наименование поля

Описание

Проект

Наименование проекта, которому принадлежит диск.

Узел хранения

Наименование узла, на котором расположен диск.

Имя

Имя диска, присваивается пользователем при создании. Также является ссылкой для перехода к детальной информации данного диска.

Размер

Отображается информация об объеме ресурса диска.

Статус

Отображает состояние диска. Допустимые значения:

  • Создание: диск в процессе создания, действия над диском ограничены;

  • Доступен: диск не используется, возможны все доступные действия;

  • Подключение: происходит процесс подключение диска к виртуальной машине, действия над диском ограничены;

  • Отключение: происходит процесс отключения диска от виртуальной машины, действия над диском ограничены;

  • Используется: диск имеет подключенную виртуальную машину, действия над диском ограничены;

  • Обслуживание: диск заблокирован, подготовка к процессу миграции, действия над диском ограничены;

  • Удаление: процесс удаления диска, действия над диском ограничены;

  • Ожидание передачи: диск в процессе ожидания передачи, действия над диском ограничены;

  • Ошибка: ошибка при работе диска, действия над диском ограничены;

  • Ошибка удаления: приостановка процесса удаления диска, действия над диском ограничены;

  • Создание резервной копии: диск в процессе создания резервной копии, действия над диском ограничены;

  • Восстановление из резервной копии: диск в процессе восстановления из резервной копии, действия над диском ограничены;

  • Ошибка создания резервной копии: приостановка процесса создания резервной копии, действия над диском ограничены;

  • Ошибка восстановления: приостановка процесса восстановления из резервной копии, действия над диском ограничены;

  • Ошибка при расширении: приостановка процесса изменения объема диска, действия над диском ограничены;

  • Загрузка образа: диск в процессе загрузки образа, действия над диском ограничены;

  • Выгрузка в образ: диск в процессе выгрузки образа, действия над диском ограничены;

  • Изменение типа диска: диск в процессе изменения типа, действия над диском ограничены;

  • Расширение: диск в процессе изменения объема, действия над диском ограничены.

Группа

Группа дисков, которой принадлежит данный.

Тип

Тип диска.

Подключено к

Отображает информацию о виртуальной машине и точке монтирования, к которой подключен данный диск. При нажатии на имя машины осуществится переход на страницу детальной информации о машине.

Загрузочный

Флаг отображает возможность загрузки диска при запуске виртуальной машины, к которой подключен диск.

Для списка дисков доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Также имеется возможность отсортировать помеченные галочкой объекты. Фильтрация производится по следующим параметрам:

  • Проект - Наименование проекта, которому принадлежит диск. Допустим неполный ввод имени;

  • Узел хранения - Наименование узла, на котором расположен диск. Допустим неполный ввод имени;

  • Имя - Имя диска. Допустим неполный ввод имени;

  • Размер - Объем ресурса диска. Допустим неполный ввод имени;

  • Статус - Состояние диска. Допустим неполный ввод;

  • Группа - Группа дисков, которой принадлежит данный. Допустим неполный ввод;

  • Тип - Тип диска. Допустим неполный ввод;

  • Подключено к - Информация о виртуальной машины и точке монтирования, к которой подключен данный диск. Допустим неполный ввод;

  • Загрузочный - Признак того, что диск может быть использован при запуске виртуальной машины. Допустим неполный ввод;

  • Зашифрованный - Признак того, что диск зашифрован. Допустим неполный ввод;

  • Минимальный размер (ГиБ) - Минимальное значение для размера диска. Допустим неполный ввод;

  • Максимальный размер (ГиБ) - Максимальное значение для размера диска. Допустим неполный ввод.

Также пользователь может просмотреть детальную информацию о диске. Детальная информация об объекте открывается в отдельном блоке в правой части страницы при клике по ссылке имени диска. Список объектов при этом не закрывается и отображается в левой части страницы. Для закрытия блока детальной информации используйте кнопку details_button1, для открытия блока детальной информации можно использовать кнопку details_button2.

Детальная информация о диске представлена в нескольких внутренних вкладках.

Вкладка «Обзор»

Отображает подробную информацию о выбранном диске:

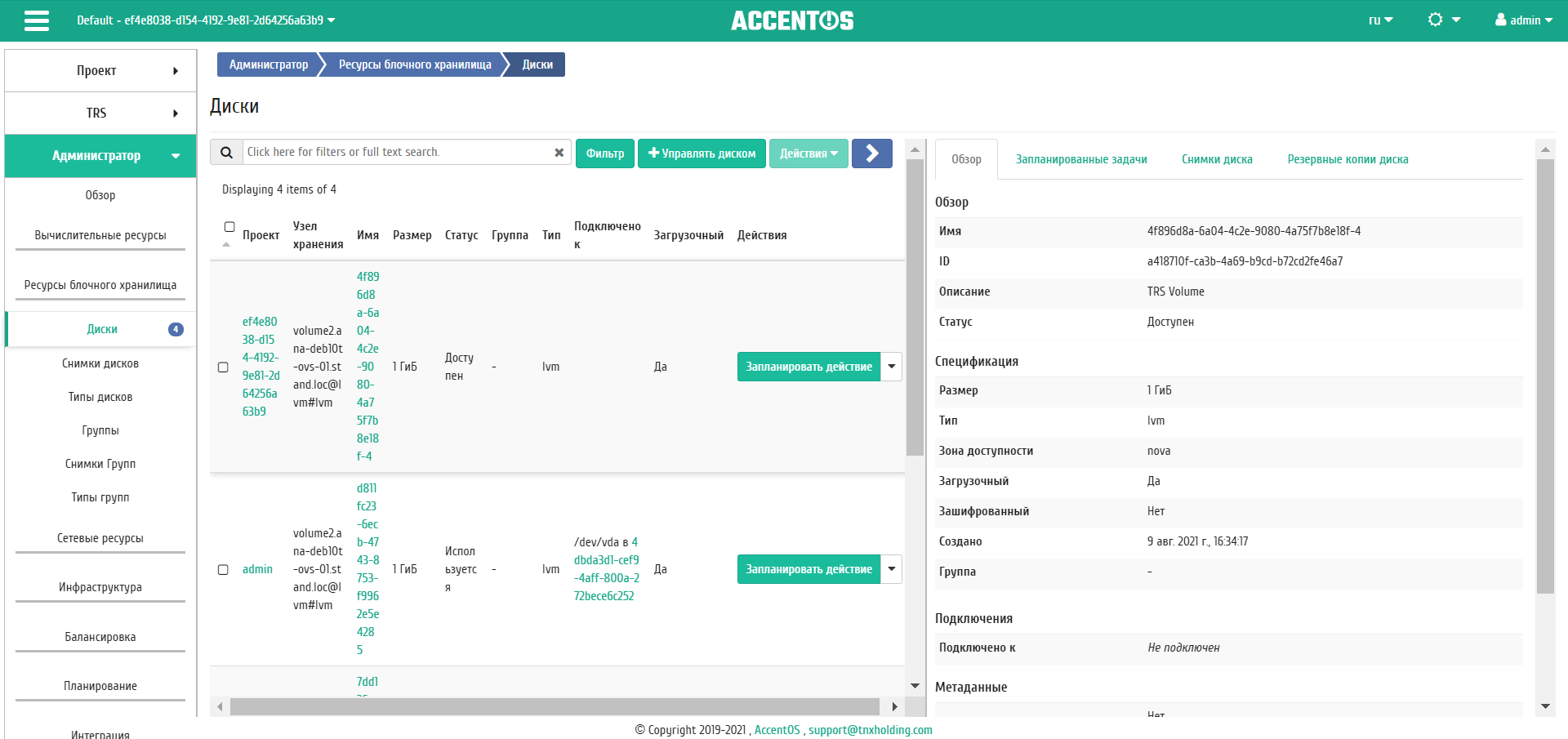

../../../../../_images/admin_volumes_overview.png

Подробные параметры диска

На странице выводится:

  • Общая информация - имя, описание, идентификатор и статус диска;

  • Подключения - перечень виртуальных машин, к которым подключен диск;

  • Метаданные - перечень метаданных диска;

  • Спецификация - подробная характеристика диска;

  • Блокировка - отображается при наличии у диска общей или индивидуальной блокировки, и указывает узел или список узлов, на которых установлена блокировка диска;

  • Список физических томов - перечень физических томов, на которых расположен логический том;

  • Группа - группа, которой принадлежит диск.

Вкладка «Запланированные задачи»

Отображает информацию о запланированных и выполненных задачах:

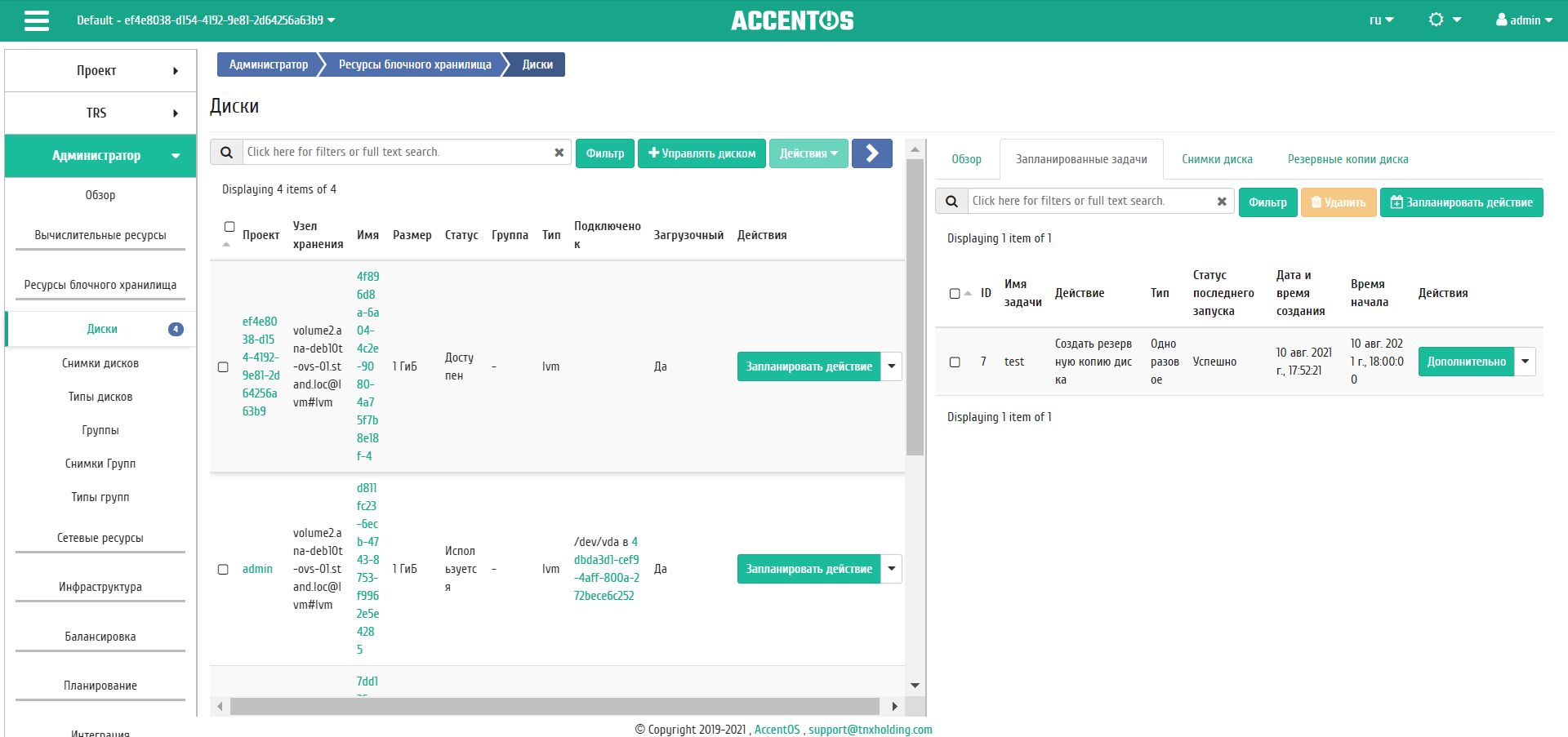

../../../../../_images/admin_volumes_scheduled_tasks.png

Список запланированных задач

Для списка запланированных задач доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Также имеется возможность отсортировать помеченные галочкой объекты. Фильтрация производится по следующим параметрам:

  • ID - Идентификационный номер задачи. Допустим неполный ввод;

  • Имя задачи - Наименование задачи. Допустим неполный ввод имени;

  • Действие - Наименование действия. Допустим неполный ввод;

  • Тип - Тип задачи. Допустим только точный ввод;

  • Статус последнего запуска - Состояние выполнения задачи. Допустим неполный ввод.

На странице также можете посмотреть детальную информацию по каждой задаче. Подробнее все действия над задачами описаны в разделе документации «Запланированные задачи».

На вкладке имеется кнопка "Запланировать действие", при нажатии на которую выполняется переход к форме планирования задачи над объектом.

Вкладка «Снимки диска»

Отображает перечень снимков диска:

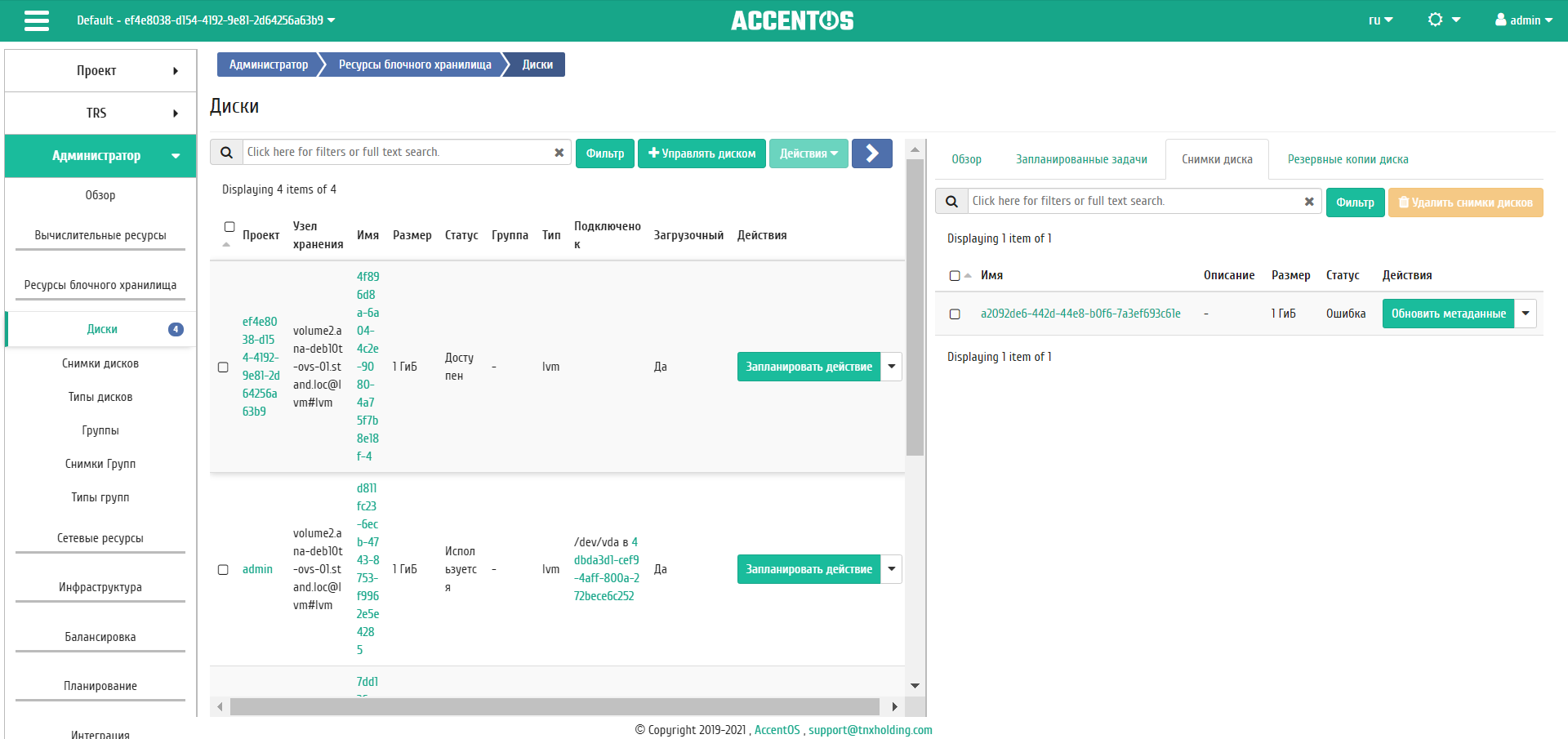

../../../../../_images/admin_volumes_volume_snapshot.png

Список снимков диска

Списком представлена следующая информация:

Наименование поля

Описание

Имя

Имя снимка может быть задано пользователем произвольно. Также является ссылкой для перехода к детальной информации выбранного снимка диска.

Описание

Краткая информация о снимке. Поле не является обязательным, заполняется при создании снимка. Пользователь может изменить поле, воспользовавшись командой Редактирование снимка.

Размер

Отображается информация об объёме ресурса снимка диска.

Статус

Отображает информацию о состоянии снимка диска. Различаются:

  • Создание: снимок диска в процессе создания, действия над диском ограничены;

  • Доступен: снимок диска не используется, возможны все доступные действия.

Для списка снимков дисков доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Также имеется возможность отсортировать помеченные галочкой объекты. Инструмент фильтрации же работает по наименованию любого из полей, допустим неполный ввод имени.

Для снимков дисков в зависимости от статуса доступны следующие действия:

N

Действие

Описание

1

Обновить метаданные

Обновление метаданных снимка диска.

2

Обновить статус снимка диска

Обновление статуса снимка диска

3

Удалить снимок диска

Удаление снимка диска.

Вкладка «Резервные копии диска»

Примечание

Вкладка «Резервные копии диска» отображается только при значении True параметра enable_cinder_backups в конфигурационном файле модуля Dashboard.

Отображает перечень резервных копий диска:

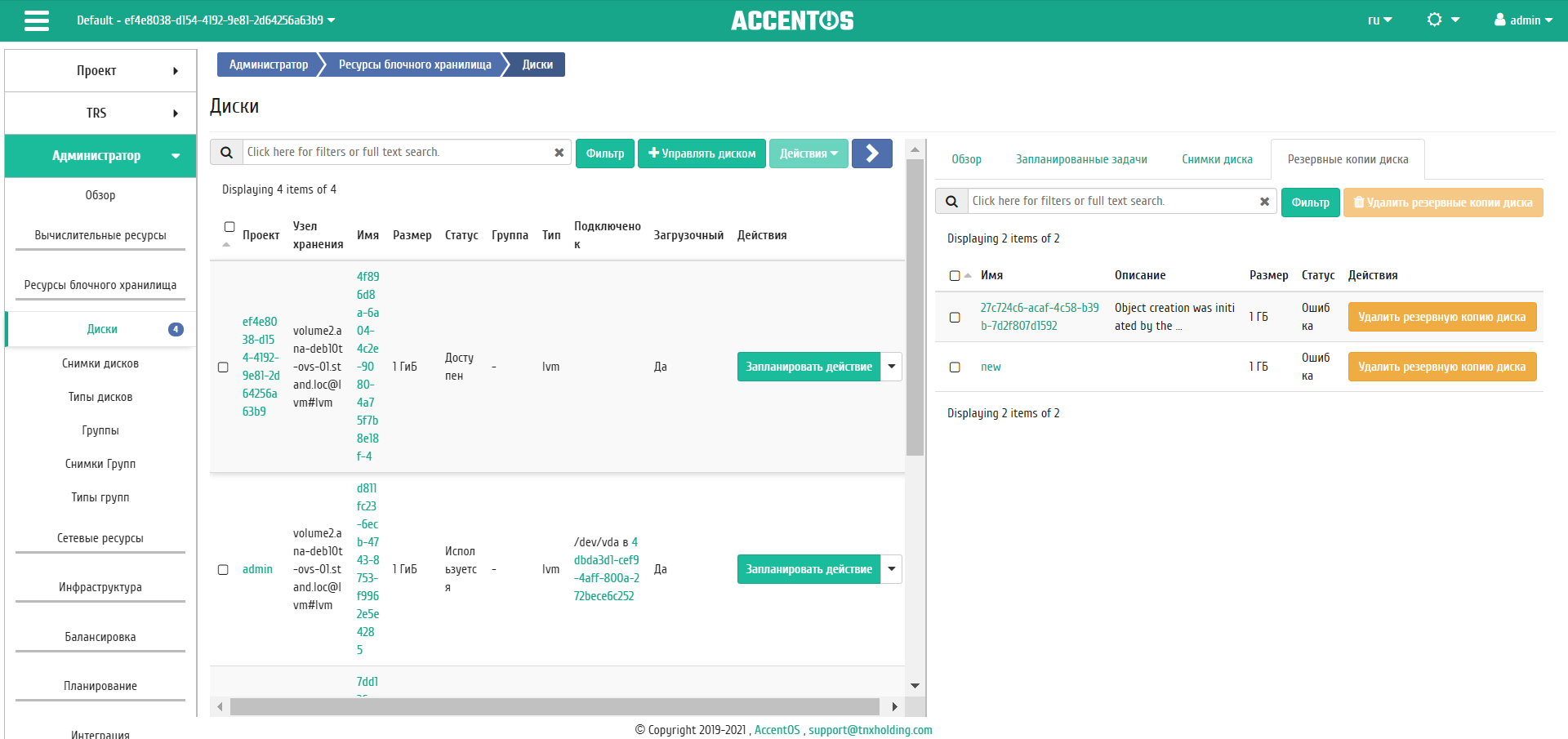

../../../../../_images/admin_volumes_volume_backup.png

Список резервных копий диска

Списком представлена следующая информация:

Наименование поля

Описание

Имя

Имя резервной копии диска может быть задано пользователем произвольно. Также является ссылкой для перехода к детальной информации выбранной резервной копии диска.

Описание

Краткое описание резервной копии диска.

Размер

Размер резервной копии диска.

Статус

Состояние резервной копии диска.

Для списка резервных копий доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Также имеется возможность отсортировать помеченные галочкой объекты. Инструмент фильтрации же работает по наименованию любого из полей, допустим неполный ввод имени.

В зависимости от статуса над резервными копиями доступны следующие действия:

N

Действие

Описание

1

Восстановить из резервной копии

Восстановление данных, доступно как с конкретным диском, так и с созданием нового.

2

Удалить резервную копию тома

Удаление резервной копии диска.
Для дисков в зависимости от статуса доступны следующие действия:

N

Действие

Описание

1

Запланировать действие

Выполнение выбранного действия над диском в заданный момент времени. Также есть возможность повторять действие через определенный промежуток времени. Планирование возможно только при наличии доступных действий.

2

Миграция LV

Перенос логического тома с текущего физического тома на выбранный.

3

Мигрировать диск

Миграция диска.

4

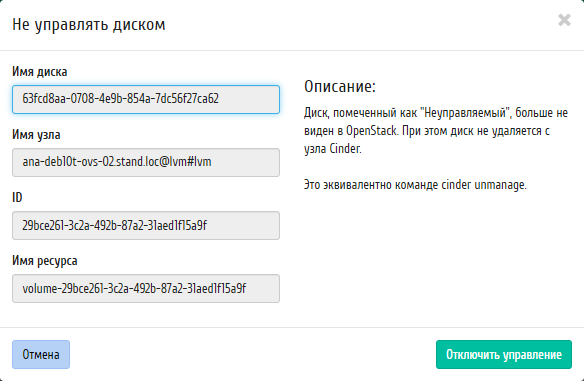

Не управлять диском

Отключение возможности управлять диском. При выборе этого действия диск помечается как «Неуправляемый» и не отображается в модуле Dashboard. Отключение управления недоступно для дисков, имеющих снимки, включенных в группы или подключенных к виртуальным машинам.

5

Обновить статус диска

Смена статуса диска. Осуществляется выбором необходимого из списка допустимых.

6

Сделать зеркалированный диск

Конвертация диска из стандартного в зеркалированный. Недоступно для дисков с флагом «Тонкий том».

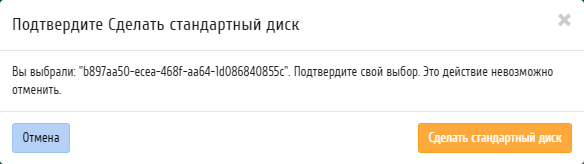

7

Сделать стандартный диск

Конвертация диска из зеркалированного в стандартный. Недоступно для дисков с флагом «Тонкий том».

8

Создать резервную копию диска

Создание резервной копии диска. Действие также доступно для дисков, прикрепленных к виртуальным машинам.

9

Удалить диск

Удаление диска. Действие невозможно, если существует снимок диска. В этом случае необходимо сначала удалить снимок. При удалении вместе с диском удаляются и все запланированные над ним задачи. Также удаление недоступно для дисков, включенных в группы или подключенных к виртуальным машинам.

10

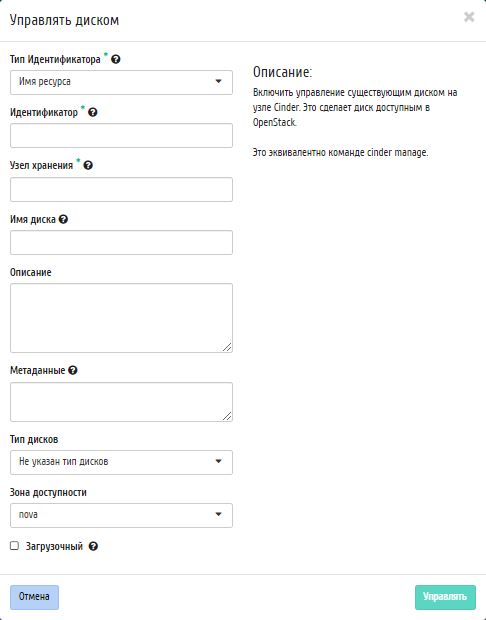

Управлять диском

Включение возможности управлять диском. При выборе этого действия диск помечается как «Управляемый» и начинает отображаться в модуле Dashboard.

Действия доступны для выполнения относительно одного выбранного диска – выбором нужного действия в поле «Действия» соответствующей записи в списке всех дисков.

../../../../../_images/admin_volumes_action.png

Индивидуальные действия над диском

Действия по созданию или возобновлению управления диском доступны на верхней панели страницы.

Также действие можно запустить в отношении группы предварительно выбранных дисков. Для этого отметьте необходимые диски и выберите групповое действие:

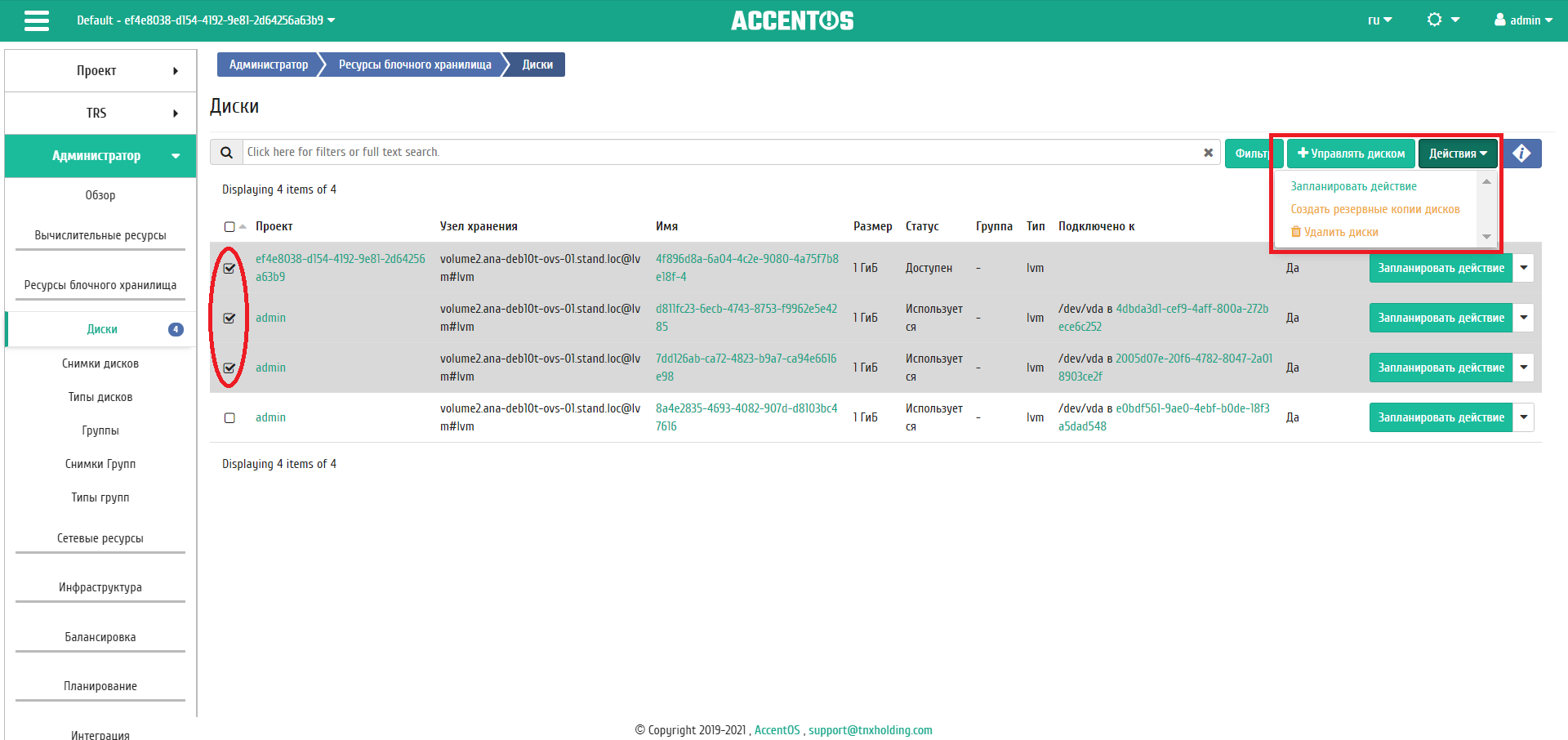

../../../../../_images/admin_volumes_group_action.png

Групповые действия над дисками

Для планирования действия в отношении одного диска необходимо выбрать в списке действий «Запланировать действие»:

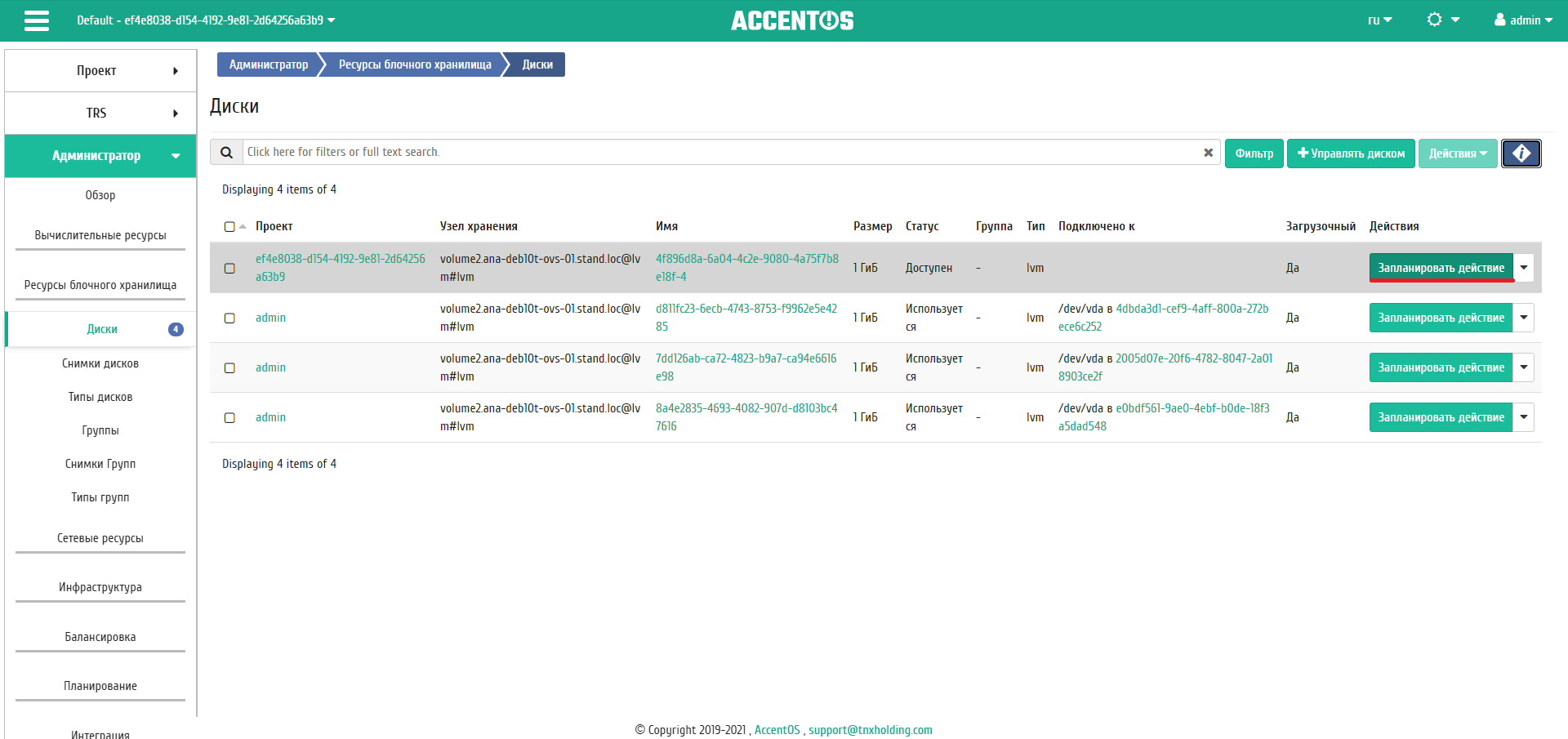

../../../../../_images/admin_volumes_volumes_scheduling.png

Планирование в отношении одного диска

При планировании задания для группы дисков необходимо отметить необходимые диски и выбрать групповое действие «Запланировать действие»:

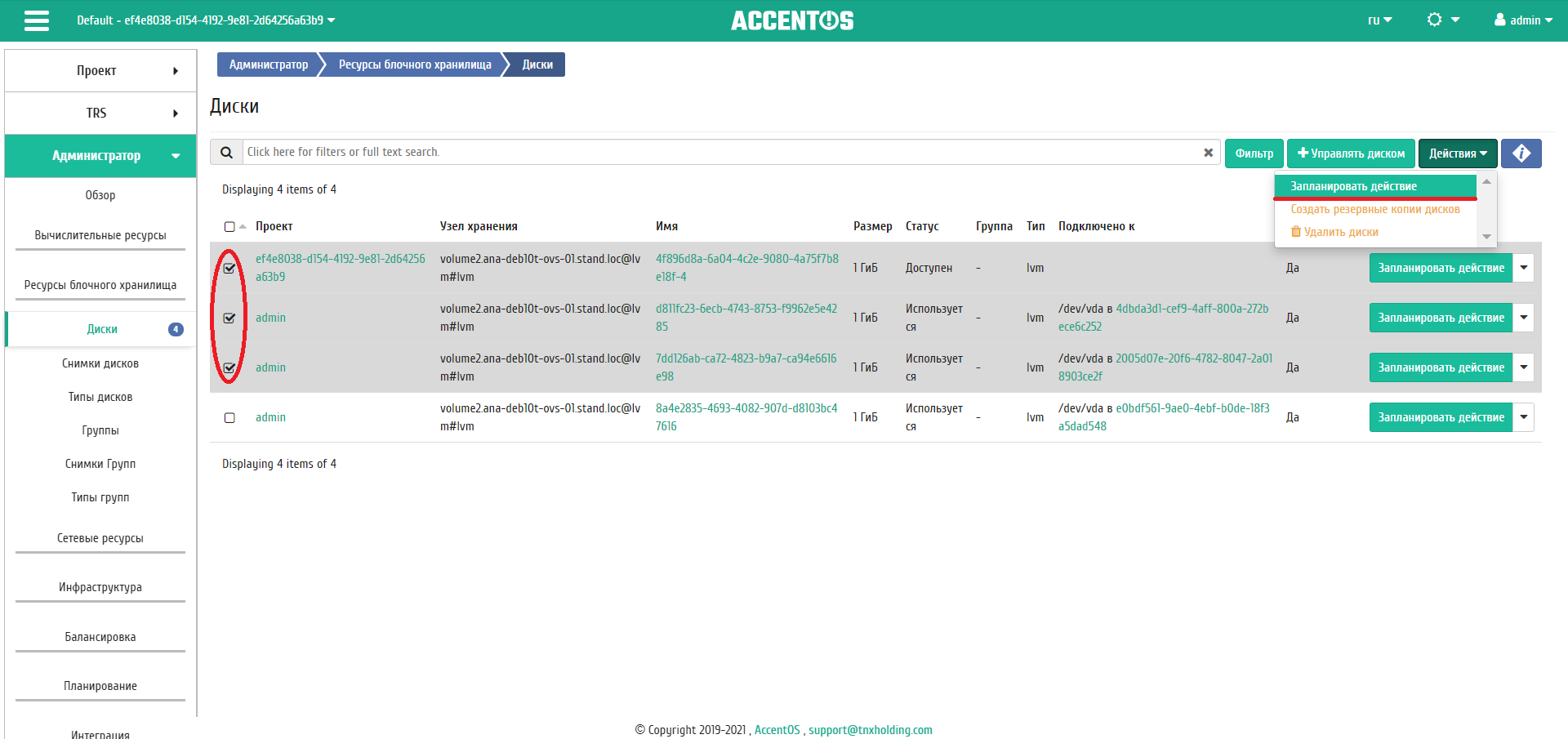

../../../../../_images/admin_volumes_volumes_group_scheduling.png

Планирование над группой дисков

Особенности работы c дисками

Планирование действий над диском

  1. Выберите необходимый диск и вызовите действие:

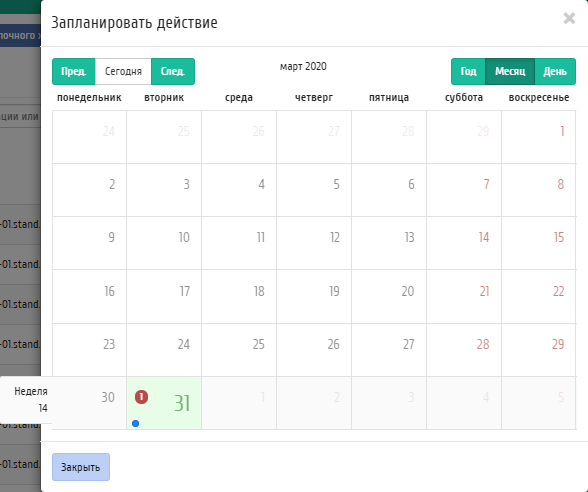

    ../../../../../_images/admin_schedule_volume.png

    Календарь планируемого действия

    В открывшемся мастер окне выберите дату. Подсвеченные дни указывают на наличие запланированных действий над данным объектом на дату, а синие метки об их количестве.

  2. Для перехода к следующему шагу в поле выбранной даты нажмите на пустую область или число. В первом случае Вы будете перенаправлены в окно создания задачи. При нажатии на число Вам будет сразу предложено выбрать время действия:

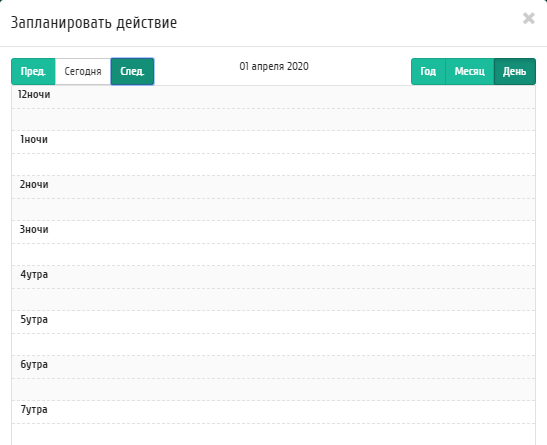

    ../../../../../_images/admin_schedule_window_for_volume_time.png

    Календарь планируемого действия

  3. Укажите остальные параметры планируемого действия, которые содержат внутренние вкладки мастер окна:

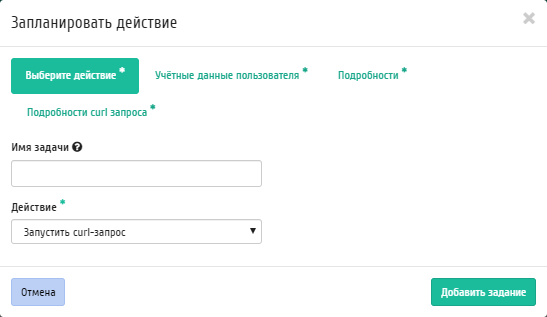

    ../../../../../_images/admin_schedule_window_for_volume.png

    Окно создания задачи

    Разберем их содержание более подробно:

    Выберите действие:

    • Имя задачи - имя запланированного действия, при пустом значении генерируется автоматически;

    • Действие - список доступных действий над диском.

      Подробнее с описанием доступных действий можно ознакомиться в соответствующем разделе документации.

    Учетные данные пользователя:

    • Имя пользователя - логин пользователя, планирующего действие;

    • Пароль - пароль пользователя, планирующего действие;

    • Проект - рабочий проект пользователя, планирующего действие.

    Подробности:

    • Тип - тип задачи. Различаются:

      • Разовая задача;

      • Повторяющаяся задача.

    • Повторять - значения для интервала выполнения задачи. Доступные:

      • Дни;

      • Часы;

      • Минуты;

      • Рабочие дни (с понедельника по пятницу);

      • Дни недели;

      • Год.

    • Повторять с интервалом - интервал выполнения задачи;

    • Дата начала - дата начала выполнения задачи в формате дд.мм.гггг;

    • Время начала - время начала выполнения задачи в формате чч.мм;

    • Часовой пояс - часовой пояс, согласно которому указано время выполнения задачи;

    • Окончание - условия прекращения выполнения задачи. Различаются:

      • Никогда - при выборе флага задача становится бессрочной;

      • Максимальное количество повторений - ограничение количества выполнения задачи;

      • Дата - предельная дата для выполнения задачи, задается в формате дд.мм.гггг.

    Завершите процедуру кнопкой подтверждения.

Примечание

Для возврата на страницу с календарем и изменения даты воспользуйтесь кнопкой "Отмена".

Созданная задача отображается во вкладке «Запланированные задачи» со статусом «Активна».

Миграция диска

Важно

Для успешной миграции диска необходимо выполнение следующих требований:

  • Наличие прав доступа к диску;

  • Наличие свободных ресурсов памяти;

  • Поддержка типа диска;

  • Отсутствие подключенных виртуальных машин;

  • Отсутствие ранее созданных снимков диска.

Функция доступна в общем списке. Позволяет производить перенос объема данных и типа выбранного диска на свободный узел или в свободное хранилище. Может использоваться для эвакуации с проблемного узла или хранилища.

После вызова действия в открывшемся окне выбираем необходимый узел:

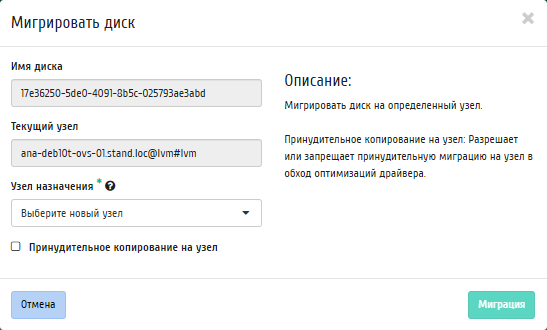

../../../../../_images/admin_volumes_migrate.png

Окно запуска миграции диска

При необходимости переноса диска без процесса оптимизации драйверов выбираем флаг "Принудительное копирование на узел".

Завершаем процедуру кнопкой подтверждения.

Миграция LV

Предоставляет возможность переноса данных логического тома в активной системе с текущего физического тома на выбранный. Данная функция доступна в индивидуальных действиях диска. Выберите необходимый диск и вызовите «Миграция LV»:

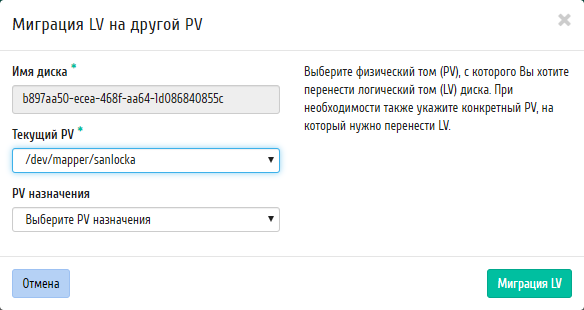

../../../../../_images/admin_migrate_lv.png

Окно миграции логического тома

Выберите физический том из списка доступных для переноса и нажмите «Миграция LV».

Важно

Указание физического тома для переноса необязательно. В этом случае перенос осуществится на автоматически выбранный.

Конвертация в зеркалированный диск

Примечание

Недоступно для дисков с флагом «Тонкий том».

Функция позволяет конвертировать стандартный диск в зеркалированный. Технология зеркалирования позволяет защитить данные в случае возможного выхода из строя физического тома, путём сохранения нескольких копий файлов. Этот тип удобен для защиты важных данных в случае возможных сбоев аппаратного обеспечения. Данная функция доступна в индивидуальных действиях диска. Выберите необходимый диск и вызовите «Сделать зеркалированный диск»:

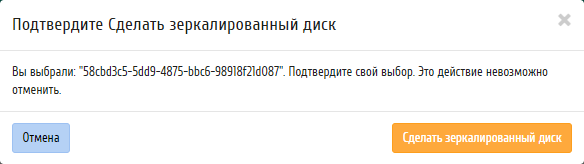

../../../../../_images/admin_make_mirrored_volume.png

Окно подтверждения конвертации в зеркалированный диск

После подтверждения диск будет конвертирован в зеркалированный. Посмотреть тип логического диска можно на странице с детальной информацией, во вкладке «Обзор».

Конвертация в стандартный диск

Примечание

Недоступно для дисков с флагом «Тонкий том».

Функция позволяет конвертировать зеркалированный диск в стандартный. Доступна в индивидуальных действиях диска. Выберите необходимый диск и вызовите «Сделать стандартный диск»:

../../../../../_images/admin_make_standart_volume.png

Окно подтверждения конвертации в стандартный диск

После подтверждения диск будет конвертирован в стандартный. Посмотреть тип логического диска можно на странице с детальной информацией, во вкладке «Обзор».

Отключение возможности управлять диском

Функция позволяет отключать управление диском на узле хранения. Доступна в общем списке и на страницах с детальной информацией дисков. Отключение управления диском недоступно для дисков, имеющих снимки, включенных в группы или подключенных к виртуальным машинам. Выберите необходимый диск и вызовите действие:

../../../../../_images/admin_volumes_unmanage_volume.png

Окно отключения возможности управления диском

Сохраните информацию об имени узла, его ID и имя ресурса, данная информация потребуется при возобновлении управления диска. Подтвердите свой выбор кнопкой «Отключить управление». После успешного выполнения этого действия диск помечается как «Неуправляемый» и не отображается в модуле Dashboard.

Включение возможности управлять диском

Функция позволяет включить управление неуправляемым в данный момент диском на узле хранения. Доступна в общем списке всех дисков. После вызова действия в открывшемся окне укажите сохраненные параметры диска (узел хранения, ID или имя ресурса):

../../../../../_images/admin_volumes_manage_volume.png

Окно включения управления диском

После успешного выполнения этого действия диск помечается как «Управляемый» и начинает отображаться в модуле Dashboard.

Все доступные действия, не указанные выше, выполняются в своих мастер окнах с подсказками или имеют простоту в управлении, не нуждающуюся в описании.
