Вкладка «Маршрутизаторы»

Отображает список всех маршрутизаторов:

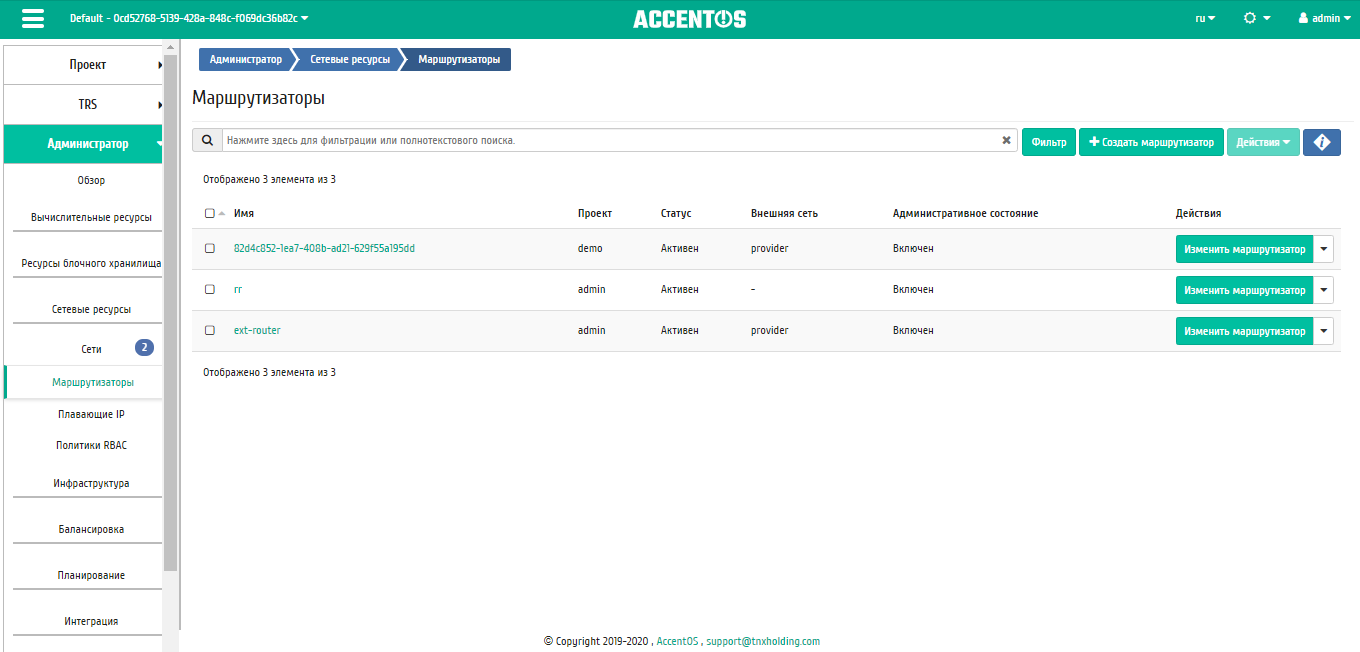

Список маршрутизаторов

Списком представлена следующая информация:

Наименование поля	Описание
Имя	Имя задается при создании нового маршрутизатора пользователем произвольно.
Проект	Наименование проекта.
Статус	Состояние маршрутизатора.
Внешняя сеть	Внешняя сеть.
Административное состояние	Административное состояние маршрутизатора. Возможные значения: Включен; Выключен.

Для списка маршрутизаторов доступны инструменты сортировки и фильтрации. Поля сортируются по возрастанию и убыванию. Также имеется возможность отсортировать помеченные галочкой объекты. Фильтрация производится по следующим параметрам:

• Проект - Проект маршрутизатора. Допустим только точный ввод;

• Имя маршрутизатора - Наименование маршрутизатора. Допустим только точный ввод;

• Статус - Состояние маршрутизатора. Допустим неполный ввод;

• Внешняя сеть - Внешняя сеть. Допустим неполный ввод;

• Административное состояние - Административное состояние маршрутизатора. Допустим неполный ввод.

Также пользователь может просмотреть детальную информацию о маршрутизаторе. Детальная информация об объекте открывается в отдельном блоке в правой части страницы при клике по ссылке имени маршрутизатора. Список объектов при этом не закрывается и отображается в левой части страницы. Для закрытия блока детальной информации используйте кнопку , для открытия блока детальной информации можно использовать кнопку .

Вкладка «Обзор»

Отображает детальную информацию о конкретном маршрутизаторе:

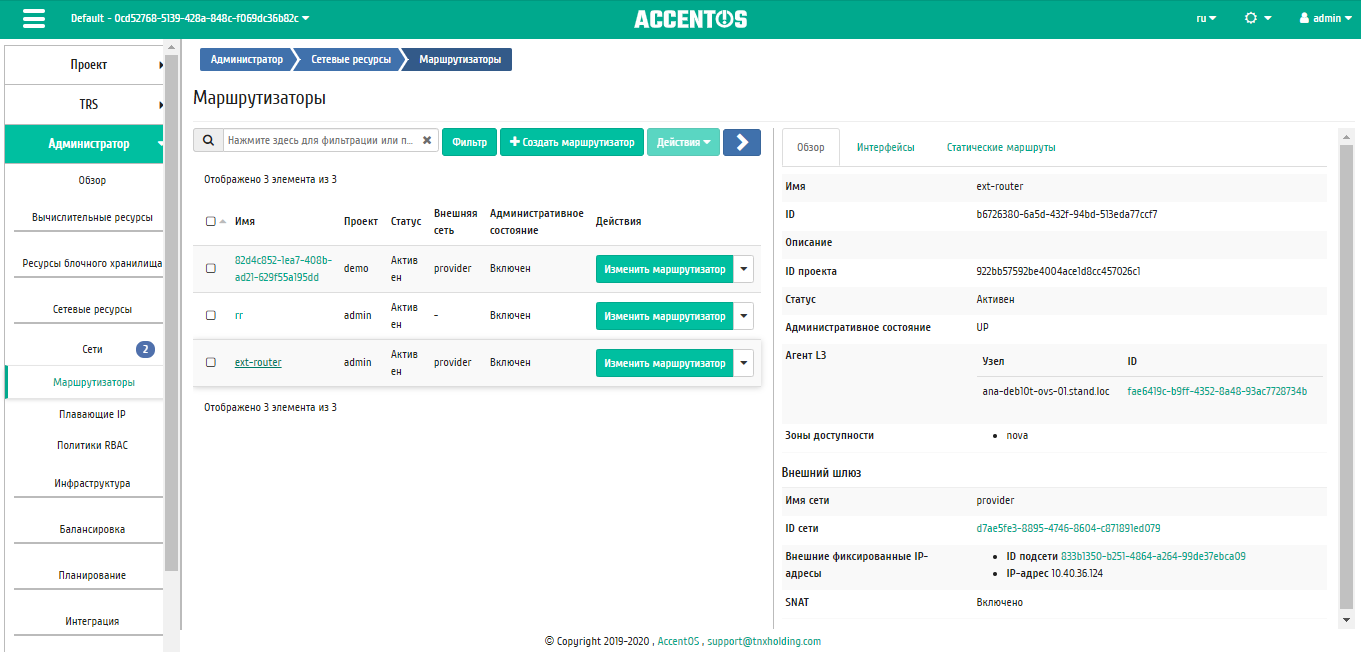

Подробные параметры маршрутизатора

Вкладка «Интерфейсы»

Выводит списком подключенные порты, также позволяет просмотреть подробную информацию об конкретном подключении:

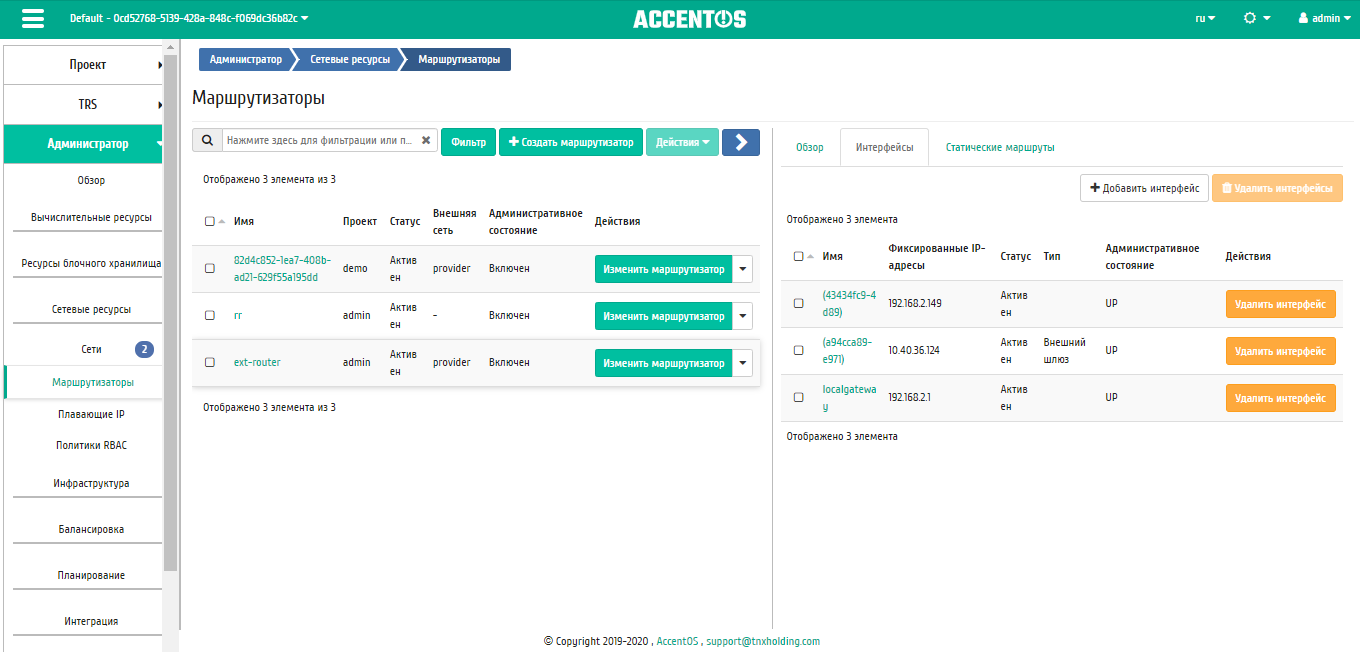

Список интерфейсов

Списком представлена следующая информация:

Наименование поля	Описание
Имя	Имя интерфейса. Присваивается автоматически.
Фиксированные IP-адреса	IP-адрес, связываемый с виртуальной машиной при каждом подключении.
Статус	Состояние интерфейса.
Тип	Тип интерфейса.
Административное состояние	Административное состояние интерфейса. Возможные значения: Включен; Выключен.

Для всех отображающихся полей доступен инструмент сортировки. Поля сортируются по возрастанию и убыванию.

Имя интерфейса является ссылкой на страницу с детальной информацией о конкретном порте:

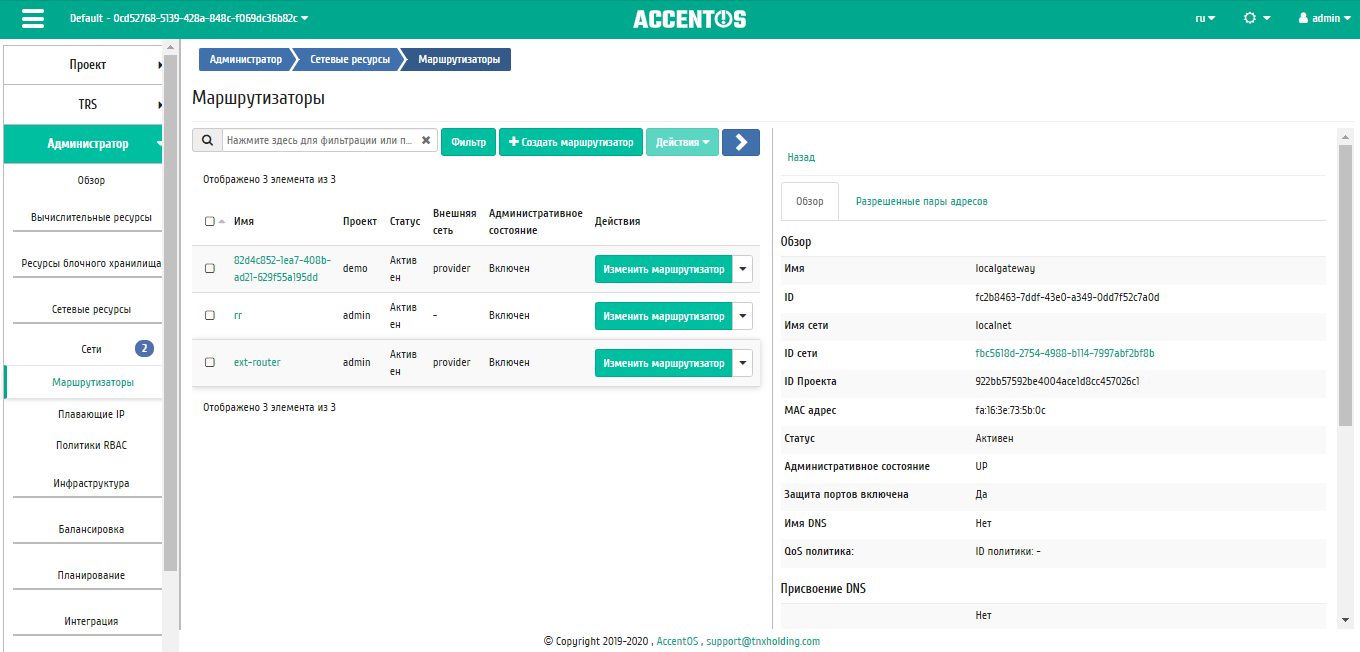

Подробные параметры интерфейса

Для интерфейсов в зависимости от статуса доступны следующие действия:

N	Действие	Описание
1	Добавить интерфейс	Добавление интерфейса.
2	Удалить интерфейс	Удаление интерфейса.

Вкладка «Статические маршруты»

Внутренняя вкладка несет только информативный характер, так как все операции по управлению статическими маршрутами доступны во вкладке «Маршрутизаторы/Статические маршруты».

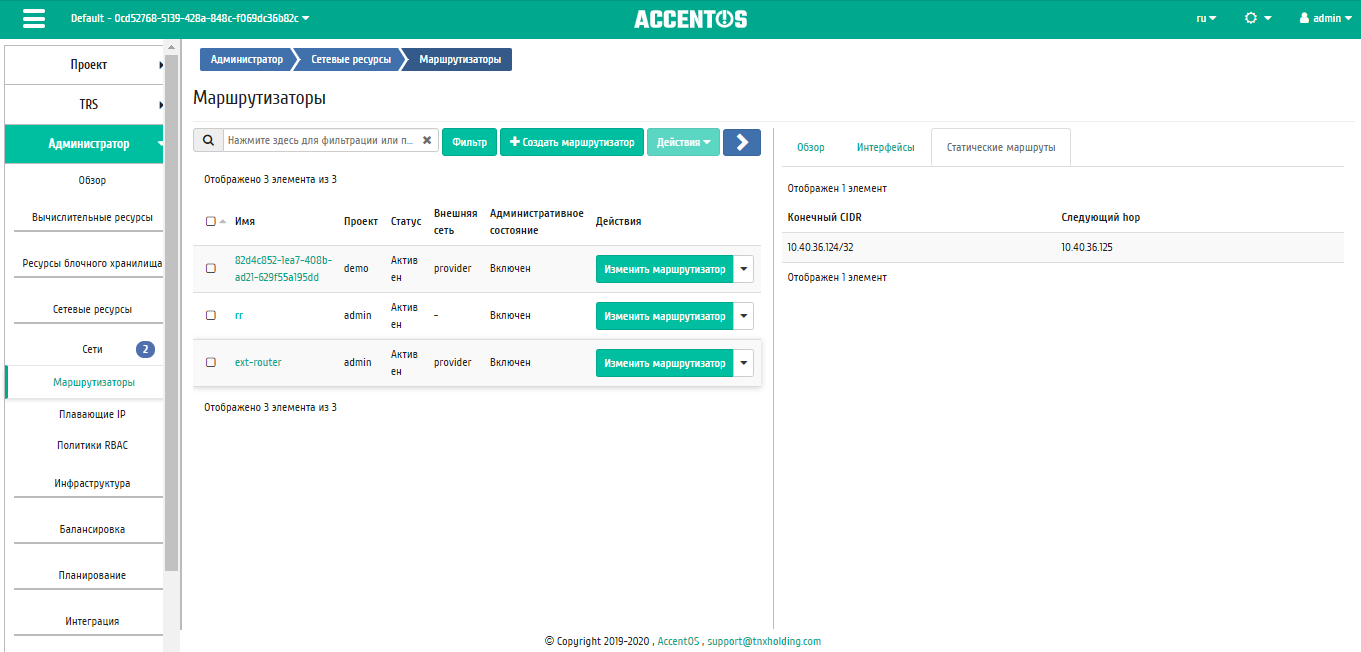

Список статических маршрутов

Списком представлена следующая информация:

Наименование поля	Описание
Конечный CIDR	Отображается CIDR.
Следующий hop	Отображается hop.

Для всех отображающихся полей доступен инструмент сортировки. Поля сортируются по возрастанию и убыванию. Также имеется возможность отсортировать помеченные галочкой объекты.

На основной странице «Маршрутизаторы» в зависимости от статуса доступны следующие действия:

N	Действие	Описание
1	Изменить маршрутизатор	Изменение существующего маршрутизатора.
2	Удалить маршрутизатор	Удаление выбранного маршрутизатора.

Особенности работы

Добавление интерфейса

Функция доступна во вкладке с детальной информацией маршрутизатора. Позволяет добавить интерфейс с необходимыми параметрами. Подробное описание процедуры создания описано на странице «Добавление интерфейса».

Изменение маршрутизатора

Функция позволяет редактировать имя и административное состояние выбранного маршрутизатора. Доступна в общем списке всех маршрутизаторов. После вызова действия в открывшемся окне задаем необходимые параметры:

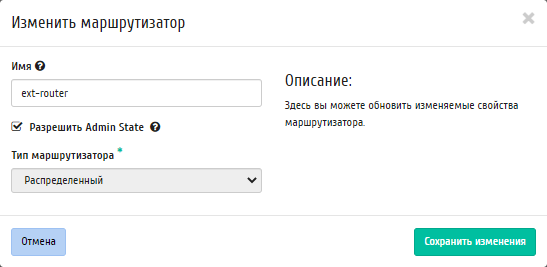

Окно изменения параметров маршрутизатора

Завершаем процедуру кнопкой подтверждения.
