Архитектура решения

Архитектурная схема

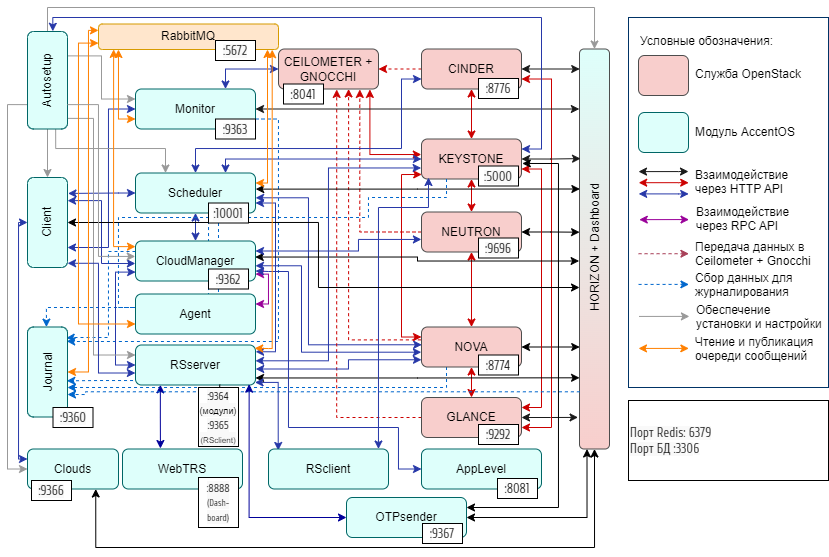

Архитектурная схема взаимодействия компонентов OpenStack и модулей AccentOS®

Таблица взаимодействия модулей

	CloudManager	Scheduler	Dashboard	Monitor	RSserver	RSclient	Autosetup	Client	Agent	Journal	AppLevel	Clouds	OTPsender	TKcontrol	RS-Web
CloudManager		*	*	-	*	-	*	+	+	*	*	-	-	-	-
Scheduler	*		*	-	*	-	*	+	-	-	-	-	-	-	-
Dashboard	*	*		*	*	-	*	+	-	*	-	*	*	*	-
Monitor	-	-	*		-	-	*	+	-	-	-	-	-	-	-
RSserver	*	*	*	-		+	*	+	-	*	-	-	*	-	-
RSclient	-	-	-	-	+		-	-	-	-	-	-	-	-	-
Autosetup	*	*	*	*	*	-		*	-	*	-	*	-	-	-
Client	+	+	+	+	+	-	*		-	-	-	+	-	-	-
Agent	+	-	-	-	-	-	-	-		*	-	-	-	-	-
Journal	*	-	*	-	*	-	-	*	-		-	-	-	-	-
AppLevel	*	-	-	-	-	-	-	-	-	-		-	-	-	-
Clouds	-	-	*	-	-	-	*	+	-	-	-		-	-	-
OTPsender	-	-	*	-	*	-	-	-	-	-	-	-		-	-
TKcontrol	-	-	*	-	-	-	-	-	-	-	-	-	-		-
RS-Web	-	-	-	-	+	-	-	-	-	-	-	-	-	-

где:

• - - не взаимодействуют;

• + - жесткая связь;

• * - обмен информацией.
