Архитектура облака и сетевые настройки АрмАдм

Архитектура облака включает несколько специализированных сетей:

  • сеть IPMI Ethernet для обслуживания физических серверов (1ГБит) и возможно СХД

  • сеть менеджмента Ethernet для установки и последующего управления облаком (от 1 Гбит, LACP желателен)

  • сеть СХД для подключения к СХД (SAN-сеть для подключения по FC или Ethernet сеть для iSCSI, FCoE или протокола SDS (от 10 Гбит, LACP желателен)

  • сеть пользователей Ethernet для организации виртуальных сред пользователей (от 10 Гбит, LACP желателен)

  • сеть доступа Ethernet для предоставления внешнего доступа пользователям (от 10 Гбит, LACP желателен), данная сеть может быть совмещена с сетью пользователей через VLANs

АрмАдм должен иметь настроенный сетевой доступ к сети IPMI, сети менеджмента, сети СХД

Для подключения в процессе работы к ВМ или контейнерам АрмАдм должен иметь настроенный сетевой доступ:

  • по SSH (tcp 22),

  • по VNC

  • для доступа к веб-интерфейсу Cobbler и интерфейсам WEB серверов необходим доступ по HTTP (tcp 80) и HTTPs (tcp 432),

  • для корректной работы TFTP и DHCP – (tcp 67,68,69), DNS - (tcp 53)

  • для синхронизации времени нужен доступ по протоколу NTP (tcp 123) к серверу NTP заказчика или к интернет-серверу NTP.

Поскольку ВМ FirstBoot и ArmAdm работают в разные моменты времени это позволит более эффективно использовать вычислительные ресурсы.

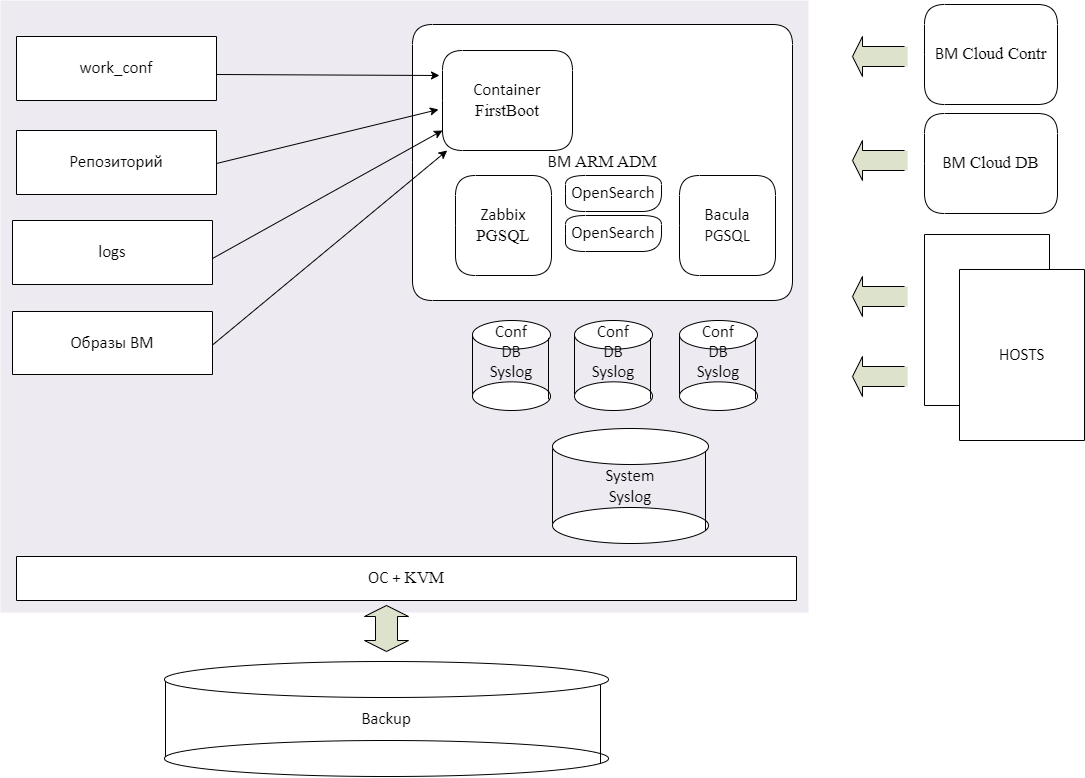

../../_images/arch_image_adm.png
