Введение

Облако OpenStack и AccentOS динамично развиваются благодаря сообществу OpenStack, Ceph, Linux, а также компаниям RedHat, IBM, Oracle, Mirantis и множеству других, что даёт всё новые варианты реализации облачной архитектуры. Например, появление стабильной версии Ceph 20.2 в конце апреля 2026 г. дало новый импульс к развитию распределённой архитектуры AccentOS. Для того чтобы быть в курсе последних событий, в конце документа прилагаются рекомендуемые ссылки.

Архитектуры распределённого облака

При разворачивании облака с большим количеством сайтов, расположенных на значительном удалении, требуется выбрать архитектуру, которая лучше всего подходит для конкретной реализации.

Компаниям с крупными филиалами (банки, ритейлеры, госуслуги, операторы связи) требуется одновременно:

Низкая задержка приложений для обслуживания систем или клиентов в разных локациях на расстоянии несколько тысяч километров.
Отказоустойчивость — сбой в ЦОДе локации 1 должен перенести задачи из локации 1 в локацию 2 и не должен создать блокировку для выполнения задач локации 2.

Решение AccentOS имеет иерархическую архитектуру для централизованного управления неограниченным количеством сайтов в разных географических локациях. Отличия работы заключаются в требованиях Заказчика и внешних ограничениях (тип приложений, механизмы синхронизации данных, расстояния и время задержки между локациями, скорость СХД, время задержки самих приложений и проч.). Описать все факторы и дать оптимальное решение — предмет проектирования, а не общего формального описания. Тем не менее, очевидные факторы (тип приложения, тип СХД, расстояния) могут ограничить варианты выбираемых архитектур.

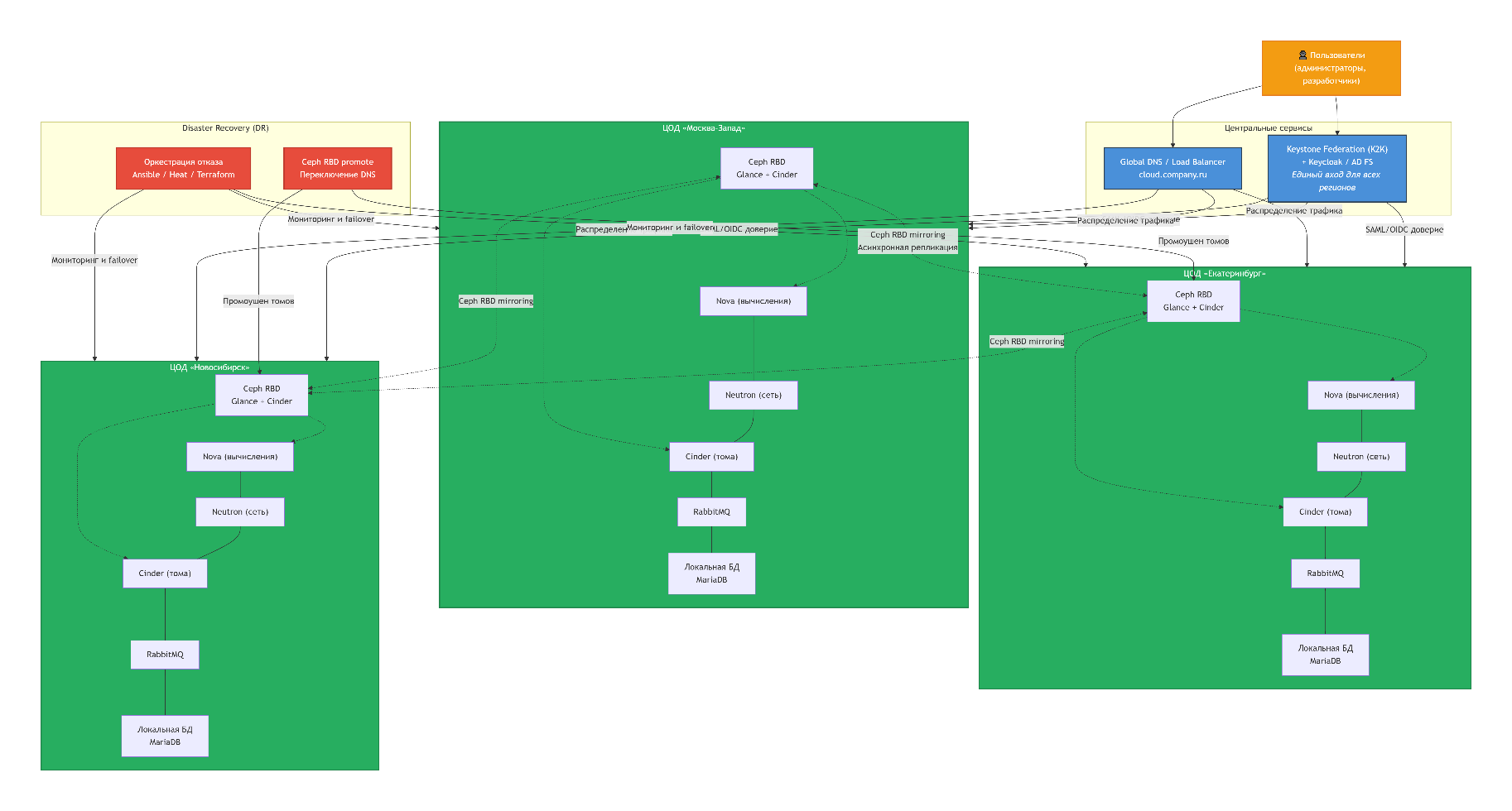

Основные варианты архитектуры

Изолированные регионы (Federated Model) – предпочтительный вариант. Каждый регион имеет собственные сервисы (Nova, Neutron, Cinder) и свою БД. Регионы связаны только через федерацию идентификации (Keystone).
Stretched / Shared – одна система управления на несколько ЦОД. Сложно, требует низкой задержки. Не рекомендуется при больших расстояниях.

Наш опыт реализации подобного проекта: облако для РТК ЦОД, в рамках трёх ЦОД в городе Москва (М9-М10-Остаповский), с плечом около 70 км в режиме FT для СХД и ONAP (слоя управляющих контроллеров).

Подход к проектированию распределённого облака

Основной подход при выборе архитектуры – синхронная репликация в режиме только тех данных, которые действительно требуют актуальности; для остальных данных (особенно больших) нужно выполнять зеркалирование в асинхронном режиме в допустимое время.

Соответственно, каждый удалённый регион, локация должны иметь отдельную локальную систему управления (control plane) для управления локальными ресурсами, данными и сервисами, а общие глобальные ресурсы и сервисы (идентификация и образы) должны реплицироваться в соответствии с их размерами и важностью.

В частности, данные идентификации и авторизации пользователей, RBAC, которые имеют небольшой размер, не требуют моментального времени реакции, редко обновляются, могут синхронизироваться в реальном времени и кешироваться локально.

У AccentOS / OpenStack функция идентификации может выполняться с помощью внешних зрелых инструментов – LDAP (MS AD, Free IPA), которые имеют собственные механизмы доставки и кеширования информации.

Функция авторизации, которая часто используется в control plane (RBAC), должна выполняться централизованно и локально кешироваться, так как смена политик RBAC происходит очень редко.

Функции очередей, работы с СУБД, журналирования, резервного копирования, мониторинга, обработки аналитики должны выполняться локально с предоставлением удалённого доступа через WEB (или терминальный протокол) для режима централизованного обслуживания и для локальных администраторов сайтов облака.

Примеры реализации архитектур

Федерация идентификации (Keystone)

Пользователь в Москве должен один раз войти и получить доступ к ресурсам во Владивостоке.

Две модели:
- Keystone-в-Keystone (K2K) – регион "Москва" доверяет региону "Новосибирск". Пользователь из Москвы получает токен для Новосибирска без повторного ввода пароля.
- Внешний IdP (SAML/OIDC) – общий корпоративный провайдер (например, Keycloak на базе AD). Ответственность за обеспечение сервиса перекладывается на AD. С точки зрения AccentOS так проще, ответственность за надёжность, скорость и качество на другой службе Заказчика.
Плюсы федерации: - Автоматическое создание пользователей в регионе при первом входе. - Сбой Keystone в ЦОД "Москва" не влияет на ЦОД "Владивосток".

Рекомендация: использовать K2K или внешний IdP, но НЕ реплицировать БД Keystone синхронно через магистральные каналы (высокая задержка).
Репликация образов (Glance)

Образы ВМ (Linux, Windows, Astra Linux) должны быть локально доступны в каждом регионе.

Способы:
- Ceph RBD mirroring – асинхронная репликация между Ceph-кластерами регионов "Москва" и "Санкт-Петербург" в режиме EC (строго объектное тип хранения).
- Multi-store Glance – один образ хранится в нескольких ЦОД. Занимает больше места, но прост (можно использовать дополнительный модуль AppLevel в качестве источника и системы управления образами).
Пример: оператор связи с ЦОД в Москве, Екатеринбурге и Новосибирске загружает образ один раз, и он предоставляется во все регионы сразу.

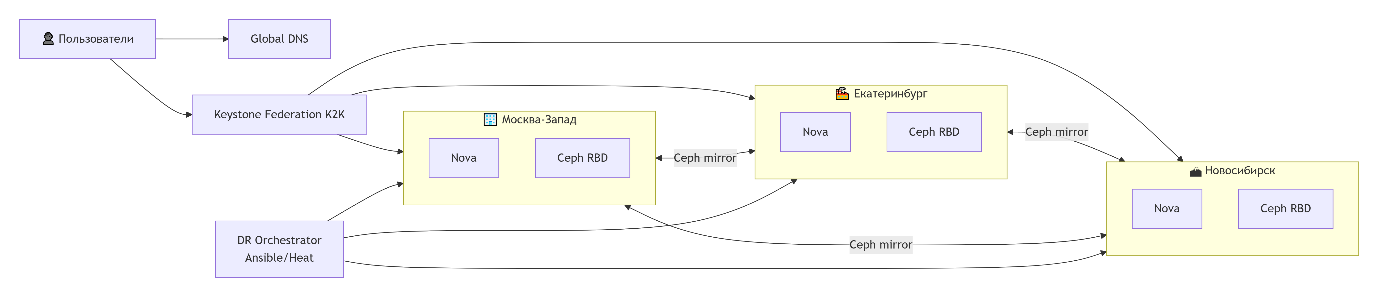

Синхронизация БД и состояния
- Nova, Neutron, Cinder – БД остаются локальными (виртуальные машины в Москве не мигрируют в Екатеринбург автоматически).
- Keystone – либо федерация, либо Galera Cluster через ВОЛС (только если сеть очень быстрая, менее 10 мс).
- RabbitMQ – свои кластеры в каждом ЦОД.
Вывод: не пытайтесь реплицировать все БД. Только Keystone (и то с осторожностью) – остальное локально.
Disaster Recovery (DR)

Пример: головной ЦОД "Москва-Запад" и резервный ЦОД "Нижний Новгород".

Ключевые компоненты: - Активно-пассивный режим – Москва работает, Нижний Новгород ждёт. - Репликация критических данных: образы (Glance) и блочные тома (Cinder) через Ceph RBD mirroring. - Оркестрация отказа: Ansible и Heat.

Сценарий отказа ЦОД "Москва-Запад":
1. Продвинуть зеркала Ceph в ЦОД "Нижний Новгород" (rbd mirror promote).
2. Запустить контейнеры OpenStack (Kolla) в Нижнем Новгороде.
3. Выполнить Heat-шаблоны для воссоздания ВМ.
4. Сменить DNS (например, cloud.company.ru на IP Нижнего Новгорода).
Важно: ВМ пересоздаются заново, а не мигрируются – это проще и надёжнее.

Инструменты с открытым исходным кодом

Задача	Инструменты
Федерация Keystone	K2K (SAML/OIDC), Keycloak
Репликация образов/томов	Ceph RBD mirroring, Glance multi-store
Базы данных	MariaDB Galera
Балансировка нагрузки	HAProxy
Оркестрация отказа	Ansible и Heat

Централизованное управление распределённым облаком

Централизованная работа с несколькими VIM из единого интерфейса возможна в составе Horizon для управления существующими VIM, запуска новых VIM и выделения ресурсов в составе развёрнутого сайта.

Централизованная автоматизация может иметь разную специфику, когда предсказать объём передаваемых данных не представляется возможным. Если автоматизация связана с RBAC, то она будет применяться синхронно на всех сайтах. Если она сопряжена с большими данными (резервное копирование, образы и проч.), то централизованное управление может выполняться после зеркалирования требуемых для автоматизации данных.

Такие данные, как журналирование, аналитика, мониторинг, должны сохраняться локально. Это касается и приложений, которые эти данные обрабатывают. Доступ к приложениям обработки данных может выполняться через централизованную консоль в режиме WEB или с помощью терминального протокола.
